Elastyczne i niezawodne zasilanie awaryjne: moduł DC-UPS serii DUSH firmy TDK-Lambda w ofercie Amtek

Firma Amtek włączyła do oferty programowalny moduł DC-UPS z serii DUSH produkowany przez TDK-Lambda, zaprojektowany z myślą o zapewnieniu bezprzerwowego zasilania w wymagających aplikacjach przemysłowych. Zaawansowana funkcjonalność modułu sprawia, że seria DUSH znajduje zastosowanie w automatyce przemysłowej, inżynierii zakładów produkcyjnych, systemach zarządzania budynkami (BMS), technologii pomiarowej i testowej oraz w sektorze technologii informacyjno-komunikacyjnych.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

W standardowych warunkach roboczych zasilacz podłączony do wejścia zasila podłączone obciążenie, podczas gdy moduł serii DUSH automatycznie zarządza procesem ładowania akumulatora. W przypadku wystąpienia awarii zasilania sieciowego urządzenie natychmiast przełącza się na pobór energii z akumulatora, utrzymując stabilne napięcie wyjściowe dla podłączonych odbiorników.

Architektura elektryczna i separacja napięć

Moduły serii DUSH akceptują szeroki zakres napięcia wejściowego od 10 do 60 V DC (nominalnie 12–48 V DC) i umożliwiają zaprogramowanie stabilnego napięcia wyjściowego w przedziale 10–58 V DC przy prądzie znamionowym do 20 A. Maksymalny prąd ładowania akumulatora wynosi 20 A, natomiast maksymalny prąd rozładowania osiąga wartość 21 A.

Wyróżnikiem konstrukcyjnym serii DUSH jest zintegrowany przetwornik DC-DC typu buck/boost, który galwanicznie odseparowuje napięcie akumulatora od napięcia obciążenia. Rozwiązanie to zapewnia wysoki poziom elastyczności projektowej – umożliwia na przykład buforowanie obwodu obciążenia o napięciu 24 V przy użyciu akumulatora o napięciu nominalnym zaledwie 12 V. Ponadto w modelu DUSH960-1248-0M dostępne jest dodatkowe, niestabilizowane wyjście pomocnicze (AUX) o prądzie 5 A.

Kompatybilność zasobników energii i ciągła diagnostyka

Seria DUSH cechuje się uniwersalnością w zakresie doboru magazynów energii. Urządzenie obsługuje akumulatory ołowiowe, niklowe, litowe oraz superkondensatory o pojemnościach od 1 do 1000 Ah i napięciu nominalnym 12–48 V DC.

Dla zapewnienia ciągłości pracy i ochrony baterii moduł regularnie mierzy jej wewnętrzną rezystancję oraz prowadzi stałe obliczenia stanu naładowania i ogólnej kondycji technicznej. Zintegrowane zabezpieczenie chroni akumulator przed szkodliwym głębokim rozładowaniem podczas pracy w trybie awaryjnym. Istnieje również możliwość podłączenia opcjonalnego czujnika temperatury, co pozwala na ładowanie baterii z kompensacją temperatury, ograniczając jej zużycie i wydłużając żywotność.

Interfejsy, komunikacja i wersje wykonania

Moduł dostosowany jest do różnorodnych wymagań instalacyjnych i występuje w dwóch wariantach:

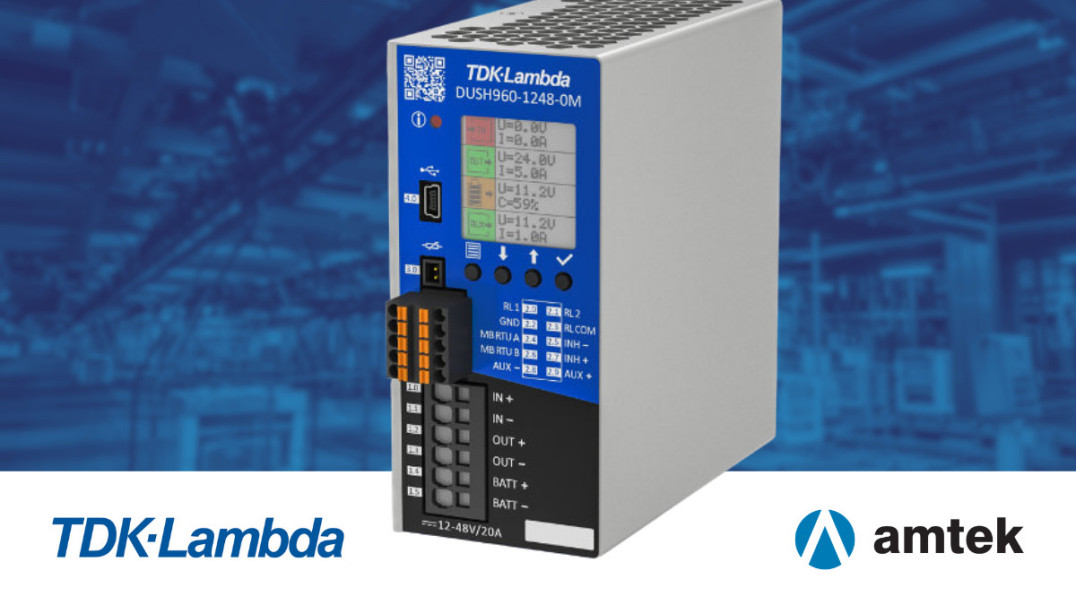

  • wersja z interfejsem graficznym (DUSH960-1248-0M) - wyposażona w 1,5-calowy kolorowy wyświetlacz LCD oraz cztery przyciski nawigacyjne, co umożliwia wygodne monitorowanie parametrów pracy, ostrzeżeń i komunikatów w czasie rzeczywistym bezpośrednio na urządzeniu;
  • wersja zoptymalizowana kosztowo - pozbawiona wyświetlacza LCD oraz wyjścia AUX, przeznaczona do zastosowań w mniejszych obudowach lub w miejscach o utrudnionym dostępie.

W zakresie integracji z systemami sterowania moduły DUSH oferują porty Mini USB-B oraz RS485 z obsługą protokołu Modbus (MODBUS/RTU). Pozwala to na włączenie urządzenia w strukturę inteligentnego środowiska przemysłowego, bieżące monitorowanie stanu oraz zdalną konserwację. Urządzenie wyposażono ponadto w dwa konfigurowalne przekaźniki alarmowe, izolowany kontakt zdalnego włączania/wyłączania oraz diody LED stanu. Do konfiguracji i zarządzania dedykowane jest oprogramowanie Control and Monitoring Center (PowerCMC), które udostępnia dziennik alarmów i parametry pracy w czasie rzeczywistym.

Parametry fizyczne, sprawność i certyfikacja

Moduł DUSH osiąga sprawność operacyjną na poziomie od 96 do 98%, w zależności od trybu ładowania i obciążenia. Urządzenie zamknięto w kompaktowej obudowie o wymiarach 54 mm szerokości, 115 mm wysokości i 131 mm głębokości, przystosowanej do montażu na standardowej szynie DIN. Zakres temperatury pracy urządzenia wynosi od -25°C do +50°C.

Bezpieczeństwo oraz zgodność z wymaganiami rynkowymi potwierdzają oznaczenia CE i UKCA (zgodność z dyrektywami niskonapięciowymi oraz RoHS) a także certyfikaty zgodności z normami IEC/EN/UL/CSA 61010-1, 61010-2-201 oraz IEC/UL/CSA/EN 62368-1 Ed.3.

Wsparcie techniczne, doradztwo w doborze urządzeń oraz dystrybucję modułów serii DUSH na polskim rynku realizuje firma Amtek Polska Sp. z o.o.

Źródło: AMTEK Polska Sp. z o.o.
