Komponenty DNP w zestawieniu BOM – zasady prawidłowej specyfikacji części nieobsadzanych

Oznaczenie DNP (Do Not Populate) w zestawieniu materiałów informuje o komponentach, które mimo obecności w projekcie, nie są montowane na płytce PCB. Prawidłowe zdefiniowanie tych elementów w dokumentacji produkcyjnej jest kluczowe dla zachowania elastyczności konfiguracji sprzętowej oraz uniknięcia kosztownych błędów na etapie montażu automatycznego. Materiał przybliża standardy nazewnictwa, zarządzanie polami lutowniczymi oraz proces weryfikacji danych przez producentów kontraktowych.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

Komponenty DNP w zestawieniu materiałów – jak prawidłowo określać części nieprzeznaczone do montażu

Komponent DNP (Do Not Populate) to część ujęta w zestawieniu materiałów (BOM), która nie może zostać umieszczona ani przylutowana podczas montażu PCB. Jest to standardowa instrukcja stosowana przez inżynierów w celu oznaczenia elementów obecnych w projekcie, lecz celowo pomijanych na płytce. Błędnie zmontowany komponent oznaczony jako DNP może prowadzić do uszkodzeń obwodu, zwarć lub negatywnych wyników testów. Poniżej omówiono zasady prawidłowego definiowania komponentów DNP, znaczenie stosowanych skrótów oraz sposób, w jaki wykonawcy montażu obsługują tego rodzaju instrukcje.

Znaczenie i cel oznaczenia DNP w zestawieniu BOM

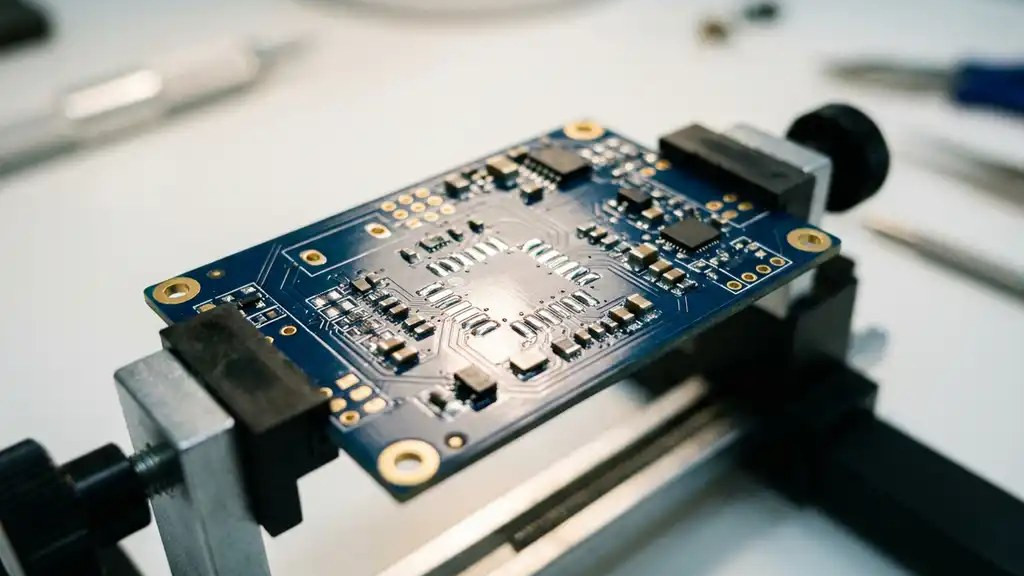

W zestawieniu materiałów oznaczenie DNP informuje o tym, że dany komponent jest uwzględniony w projekcie, ale nie powinien być montowany na płytce PCB. Część pozostaje w BOM ze względów referencyjnych, identyfikowalności lub z myślą o przyszłym zastosowaniu, natomiast wykonawca montażu otrzymuje jednoznaczne polecenie jej pominięcia. Na płytce zachowane są otwory i pola lutownicze (pady), lecz żaden fizyczny element nie jest instalowany.

Inżynierowie decydują się na pozostawienie pozycji DNP w zestawieniu – zamiast jej usunięcia – ponieważ dany punkt może być potrzebny w kolejnych wersjach projektu lub ten sam układ płytki może obsługiwać kilka wariantów produktu. Zachowanie komponentu w BOM z flagą DNP dokumentuje zamiar projektowy i dostarcza wykonawcy montażu jednoznacznych wskazówek bez konieczności tworzenia oddzielnej rewizji układu.

Przyczyny stosowania niepopulowanych pozycji w projekcie

Decyzja o pozostawieniu pozycji bez komponentu jest świadomym wyborem projektowym, a nie przeoczeniem. Inżynierowie stosują tę praktykę w kilku uzasadnionych scenariuszach.

Pojedynczy układ płytki PCB może obsługiwać wiele wariantów produktu – zapełnienie lub pominięcie określonych komponentów przełącza płytkę między konfiguracjami bez konieczności tworzenia nowego projektu. W przypadku prototypów opcjonalne stopnie filtrowania, układy zabezpieczające lub złącza diagnostyczne mogą pozostawać niezamontowane na pierwszych egzemplarzach, co upraszcza testowanie. Pominięcie komponentów niepotrzebnych dla danego wariantu produktu obniża koszt zestawienia materiałów przy zachowaniu możliwości ponownego wykorzystania projektu. Pola lutownicze przeznaczone pod przyszłe funkcjonalności, opcje regulacyjne lub modernizacje terenowe są uwzględniane w układzie, ale pozostają niezamontowane do momentu, gdy zajdzie taka potrzeba. Rezystory i kondensatory służące do precyzyjnego strojenia mogą być pomijane do czasu, gdy testy potwierdzą, że wartości domyślne są wystarczające.

Prawidłowe określanie komponentów DNP w zestawieniu materiałów

Kluczową zasadą jest spójność oznaczenia DNP we wszystkich dokumentach projektowych i montażowych. Niejednoznaczne lub niespójne etykietowanie stanowi jedną z najczęstszych przyczyn błędów montażowych.

W BOM należy utworzyć dedykowaną kolumnę – np. „Populate" lub „Assembly" – z wartościami takimi jak „Yes" lub „DNP" dla każdej pozycji. Umieszczanie instrukcji wyłącznie w polu uwag zwiększa ryzyko jej przeoczenia. Dla każdego komponentu DNP należy zachować pełne dane: oznaczenie referencyjne, wartość, obudowę oraz numer katalogowy producenta, co zapewnia identyfikowalność i ułatwia ewentualne zamontowanie komponentu w przyszłej rewizji. Status DNP musi być odzwierciedlony w rysunku montażowym oraz pliku pick-and-place, ponieważ wykonawcy montażu weryfikują dane na podstawie wielu dokumentów jednocześnie.

Przy składaniu zamówienia należy jednoznacznie zakomunikować wymagania DNP i potwierdzić, że zostały uwzględnione w dokumentacji zamówienia – nie tylko osadzone w pliku przetwarzanym automatycznie. Jeśli BOM wskazuje DNP, natomiast plik centroid zawiera współrzędne danego komponentu bez flagi, zautomatyzowana linia montażowa może go zamontować niezależnie od treści zestawienia materiałów.

Różnice między skrótami: DNP, DNF, NP i NF

Skróty DNP (Do Not Populate), DNF (Do Not Fit), NP (Not Populated) i NF (Not Fitted) oznaczają to samo: komponent nie powinien być montowany na płytce. Są one stosowane zamiennie w różnych firmach, regionach i narzędziach CAD, bez obowiązującego standardu narzucającego jeden wariant. Zespoły inżynierskie w Wielkiej Brytanii i Europie częściej posługują się skrótami DNF lub NF, podczas gdy w Ameryce Północnej dominują DNP lub NP.

Istotne jest nie to, który skrót zostanie wybrany, lecz jego konsekwentne stosowanie w całej dokumentacji. Pracując z zewnętrznym partnerem montażowym, warto potwierdzić, jaką notację rozpoznaje jego system – niestandardowy skrót może spowodować, że zautomatyzowane narzędzia przetwarzające pliki BOM potraktują dany komponent jako przeznaczony do montażu.

Postępowanie z padami komponentów DNP

Pady komponentów DNP powinny zasadniczo pozostawać bez nałożonej pasty lutowniczej i bez przylutowanego elementu. Nałożenie pasty na niezamontowany pad i jej przetopienie generuje kulki lutownicze, ryzyko zwarć oraz problemy z niezawodnością, szczególnie na płytkach o dużej gęstości rozmieszczenia elementów lub małej podziałce padów.

Istnieją nieliczne wyjątki. Jeżeli inżynier chce zachować lutowność padów na potrzeby ewentualnych napraw terenowych lub gdy proces nakładania powłoki ochronnej wymaga płaskiej powierzchni, może określić, że pady DNP mają otrzymać pastę lutowniczą, lecz bez komponentu. Intencja ta musi zostać jednoznacznie wskazana w instrukcjach montażowych, ponieważ domyślnym założeniem dla każdego oznaczenia DNP jest brak lutu i brak komponentu.

W przypadku płytek poddawanych testom obwodowym lub funkcjonalnym odsłonięte pady DNP należy przeanalizować pod kątem możliwości powstawania sieci bez stałego potencjału (floating nets) lub wpływu na pokrycie testowe.

Obsługa instrukcji DNP przez producentów PCBA

Producenci montażu PCB obsługują instrukcje DNP, porównując zestawienie materiałów z plikiem pick-and-place lub centroid w celu identyfikacji oznaczeń referencyjnych, które mają zostać pominięte. Oznaczenie DNP jest zazwyczaj weryfikowane podczas przeglądu danych przedprodukcyjnych i przekazywane na linię montażową przed rozpoczęciem zlecenia.

Pozycje DNP son usuwane z programu automatycznej maszyny pick-and-place, szablon pasty lutowniczej może zostać zmodyfikowany w celu wykluczenia odpowiednich padów, a inspekcja pierwszej sztuki potwierdza, że pozycje DNP są puste przed skierowaniem płytki do pieca. Błędy najczęściej wynikają z niespójnych instrukcji DNP w różnych dokumentach, stosowania niestandardowych skrótów lub sprzeczności między BOM a rysunkiem montażowym. Producent stosujący rzetelną weryfikację danych zgłosi te niezgodności przed rozpoczęciem produkcji, zamiast podejmować założenia na własną rękę.

Podsumowanie

Prawidłowe definiowanie komponentów DNP w zestawieniu materiałów wymaga spójnego oznaczenia we wszystkich dokumentach projektowych i montażowych: w BOM, rysunku montażowym oraz pliku pick-and-place. Wybór konkretnego skrótu – DNP, DNF, NP lub NF – ma drugorzędne znaczenie względem jego jednolitego stosowania i zgodności z wymaganiami systemu producenta. Pady pozycji DNP powinny domyślnie pozostawać bez pasty i bez komponentu, chyba że dokumentacja montażowa jawnie wskazuje inaczej. Wczesna weryfikacja danych przez wykonawcę montażu jest kluczowym elementem eliminującym błędy wynikające z niejednoznacznych lub sprzecznych instrukcji.

Źródło: Eurocircuits

Więcej na www.eurocircuits.com
