Precyzyjne tłumiki cyfrowe na pasmo DC...2 GHz ze sterowaniem przekaźnikowym

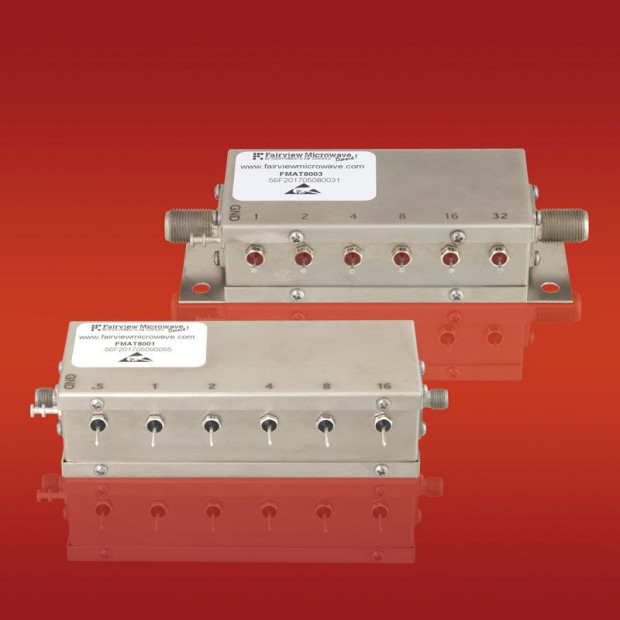

Fairview Microwave dodaje do oferty rodzinę precyzyjnych tłumików cyfrowych FMAT800x, zapewniających skokowo programowany współczynnik tłumienia w zakresie do 127 dB. Tłumiki te charakteryzują się dużą stabilnością parametrów i bardzo małymi zniekształceniami nieliniowymi. Mogą znaleźć zastosowanie w instalacjach wojskowych, satelitach komercyjnych, naziemnych systemach komunikacyjnych, radarach i urządzeniach testujących ATE.

Typowe aplikacje obejmują kontrolę poziomu sygnału, dopasowywanie impedancji oraz pomiar wzmocnienia. Cała oferta programowalnych tłumików nowej serii obejmuje 6 modeli pokrywających pasmo od DC do 2 GHz i zakres współczynników tłumienia od 0 do 127 dB. Zawierają one od 6 do 8 bitów przekaźnikowych o wartościach od 0,25 do 64 dB, zapewniających precyzyjną regulację współczynnika tłumienia.

Są one pobudzane napięciem 12 V. Straty wtrącone tłumików FMAT800x wynoszą od 0,8 do 3,5 dB, dokładność współczynnika ±0,5 dB, a dopuszczalna moc wejściowa do 1 W CW. Dostępne są wersje o impedancji 50 i 75 Ω z portami w.cz. typu F lub SMA. Zakres dopuszczalnych temperatur pracy rozciąga się od -20 do +85°C.

	Pasmo	Straty wtrącone	Krok	Zakres tłumienia	Dokładność tłumienia	Wartości bitów	Impedancja	Moc wejściowa CW
FMAT8000	DC...1 GHz	0,8...1,5 dB	1 dB	0...63 dB	±0,2 dB	1, 2, 4, 8, 16, 32	50 Ω	0,5 W
FMAT8001	DC...1 GHz	0,8...1,5 dB	0,5 dB	0...31,5 dB	±0,2 dB	0,5, 1, 2, 4, 8, 16	50 Ω	1,0 W
FMAT8002	DC...2 GHz	3...3,5 dB	0,25 dB	0...63,75 dB	± 1,0 dB	0,25, 0.5, 1, 2, 4, 8, 16, 32	50 Ω	0,5 W
FMAT8003	DC...1 GHz	2,2 dB	1 dB	0...63 dB	±0,3 dB	1, 2, 4, 8, 16, 32	75 Ω	1,0 W
FMAT8004	DC...1 GHz	2,5 dB	1 dB	0...127 dB	±0,5 dB	1, 2, 4, 8, 16, 32, 64	75 Ω	1,0 W
FMAT8005	DC...1,5 GHz	2,1...3,2 dB	1 dB	0...127 dB	±0,5 dB	1, 2, 4, 8, 16, 32, 64	50 Ω	1,0 W

Więcej na: www.fairviewmicrowave.com
