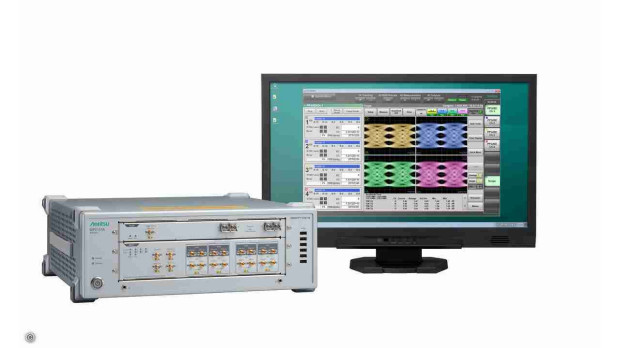

Anritsu wprowadza opcję MP2110A-080 do oscyloskopu próbkującego BERTWave MP2110A z wbudowanym testerem bitowej stopy błędów (BERT). Umożliwia ona precyzyjny pomiar najważniejszych parametrów sygnałów optycznych, zgodnie ze standardami przemysłowymi, wspierając projektowanie i produkcję transceiverów 200G/Lane i 1.6T do centów danych i infrastruktury AI.
Przejście na transmisję 200G/Lane wiąże się z fundamentalnymi wyzwaniami pomiarowymi. Tradycyjne testery nie dysponują wystarczającą przepustowością, aby uchwycić poziom zniekształceń w.cz., który staje się coraz bardziej krytyczny przy szybkich sygnałach, jak PAM4 100 Gbaud. Ograniczenie przepustowości utrudnia dokładny pomiar kluczowych parametrów optycznych, wymaganych przez normy branżowe, co może uniemożliwić uchwycenie istotnych szczegółów sygnału podczas prac projektowych i walidacji produkcyjnej.
MP2110A-080 wykorzystuje 60-gigahercowy układ próbkowania, zaprojektowany specjalnie do przechwytywania składowych widmowych, niezbędnych do prowadzenia dokładnych pomiarów PAM4 TDECQ (Transmitter Dispersion Eye Closure Quaternary) przy przepustowości 200 G. Opcja rozszerzenia pasma umożliwia charakteryzowanie mechanizmów degradacji sygnałów w.cz., niewidocznych dla przyrządów wcześniejszych generacji, weryfikowanie zgodności z nowymi standardami 200 G/Lane oraz identyfikowanie wzorców interferencji międzysymbolowej, które występują tylko w rozszerzonej domenie częstotliwości.
Tester BERT i oscyloskop próbkujący to niezbędne urządzenia do oceny modułów optycznych, stosowanych w systemach komunikacyjnych. Do tej pory ocena typowych modułów optycznych, takich jak QSFP28 i SFP28, wymagała oddzielnego testera BERT i oscyloskopu próbkującego, natomiast dzięki zintegrowaniu obu tych przyrządów, BERTWave MP2110A eliminuje potrzebę stosowania dwóch oddzielnych urządzeń pomiarowych, redukując koszty.
Dodatkowo, przyrząd może jednocześnie mierzyć bitową stopę błędów w maksymalnie 4 kanałach po stronie odbiorczej modułu optycznego, a także przeprowadzać testy diagramu oka dla maksymalnie 2 kanałów po stronie nadawczej. Wewnętrzny oscyloskop charakteryzuje się szybkością próbkowania do 250 tys. kSps, 6-krotnie większą niż w przypadku urządzeń poprzedniej generacji. Dzięki jednoczesnej obsłudze pomiaru BER i analizy diagramu oka, pozwala skrócić czas pomiaru nawet o 65%.
MP2110A BERT obsługuje szybkości transmisji od 24,3 Gbps do 28,2 Gbps w standardowej konfiguracji oraz od 9,5 Gbps do 14,2 Gbps po zainstalowaniu opcji 093. Wbudowany oscyloskop próbkujący oferuje pasmo do 40 GHz (sygnał elektryczny I/F), 35 GHz (SMF, sygnał optyczny I/F) i 25 GHz (MMF, sygnał optyczny I/F).
Najważniejsze dane techniczne:
Więcej na: www.anritsu.com
