2/4-kanałowe generatory AWG o paśmie 1225 MHz i szybkości próbkowania 1 MS/s

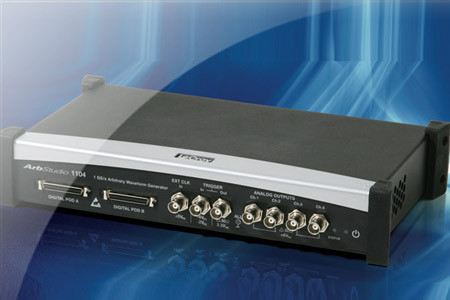

LeCroy oferuje serię generatorów przebiegów arbitralnych ArbStudio o paśmie 125 MHz, maksymalnej szybkości próbkowania 1 MS/s, 16-bitowej rozdzielczości i pojemności wewnętrznej pamięci wynoszącej 2M punktów na kanał.

Umożliwiają one generację sygnałów analogowych i cyfrowych w 2 lub 4 kanałach. Modele 4-kanałowe są wyposażone w specjalne gniazdo rozszerzające, umożliwiające równoległe łączenie do 8 generatorów i uzyskanie maksymalnie 32 zsynchronizowanych kanałów wyjściowych.

Generatory ArbStudio nie zawierają własnych ekranów i wymagają współpracy z komputerem PC z zainstalowanym oprogramowaniem sterującym. Brak ekranu rekompensują małe wymiary urządzeń oraz intuicyjne menu z wieloma opcjami ułatwiającymi tworzenie przebiegów analogowych i cyfrowych.

Typowe generatory AWG wykorzystują jedną z dwóch dostępnych technologii tworzenia przebiegów: True Arbitrary lub DDS (Direct Digital Synthesis), z których każda ma swoje wady i zalety.

Zaletą generatorów ArbStudio jest możliwość korzystania z obu tych technologii. Użytkownik sam decyduje o tym, która z nich zostanie zastosowana w danej aplikacji. Co więcej, możliwe jest równoczesne stosowanie różnych technologii w różnych kanałach.

Ważniejsze cechy:

• pasmo 125 MHz,
• maksymalna szybkość próbkowania 1 GS/s,
• pojemność wewnętrznej pamięci 2M punktów na kanał,
• 16-bitowa rozdzielczość,
• modele 2
• i 4-kanałowe z opcją łączenia do 32 zsynchronizowanych kanałów,
• tryby generacji Arbitrary i DDS,
• cyfrowy generator wzorców,
• tryb PWM,
• tryby Sweep i Burst,
• obsługa modulacji AM, FM, PM, ASK, SK, PSK.
