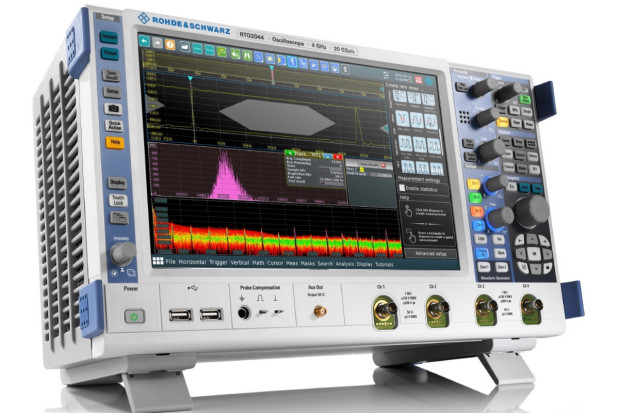

Opcje generatora AWG i cyfrowego do oscyloskopów Rohde & Schwarz serii RTO2000 i RTE

Rohde & Schwarz jest pierwszym producentem oscyloskopów oferującym zintegrowany generator przebiegów arbitralnych (AWG) i generator sygnałów cyfrowych (Pattern Generator) w sprzęcie klasy laboratoryjnej. Dzięki tym funkcjom wszystkie oscyloskopy serii RTO2000 i RTE mogą wytwarzać sygnały testowe w dwóch kanałach analogowych i 8 kanałach cyfrowych, pozwalając badać złożone obwody przy wykorzystaniu minimum przestrzeni i tylko jednego przyrządu.

Umożliwiają realizację nawet w pełni zautomatyzowanych testów kompatybilności. Nowe opcje RTO-B6/RTE-B6 pozwalają programować 2 sygnały arbitralne i 8 sygnałów cyfrowych przy wykorzystaniu narzędzi wbudowanych do standardowego interfejsu graficznego oscyloskopu.

Kanały analogowe charakteryzują się pasmem 100 MHz i mogą pracować w czterech trybach: generatora funkcyjnego, generatora modulacji, sweep oraz AWG. Generator AWG o maksymalnej szybkości próbkowania 500 MSps i 14-bitowej rozdzielczości doskonale nadaje się do prac projektowych.

Może być wykorzystany np. do charakteryzacji takich elementów, jak wzmacniacze różnicowe. Generator cyfrowy może być wykorzystany do wytwarzania niezależnych sekwencji cyfrowych w 8 kanałach. Zapewniając szybkość 40 MSps, pozwala na generowanie sygnału zegarowego i sygnałów szyny danych, np. SPI.

Jednym z przykładowych zastosowań może być pomiar czasu stabilizacji wzmacniaczy mocy po wysłaniu telegramu konfigurującego na szeregową szynę danych. Użytkownicy mogą programować wewnętrzny generator z wykorzystaniem dużego wyświetlacza z ekranem dotykowym.

Prezentowane są tu wszystkie ustawienia przebiegu. Generowany przebieg AWG może pochodzić również z jednego z wejść oscyloskopu. Dla przykładu, telegram zarejestrowany na szynie szeregowej może być skopiowany do pamięci generatora AWG przy wykorzystaniu pojedynczego przycisku.
