Wektorowy analizator obwodów o parametrach 6 GHz/122 dB za 9 tys.

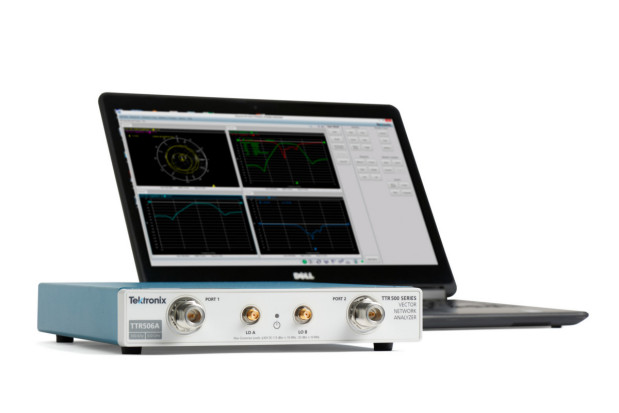

Tektronix wprowadza na rynek nową serię wektorowych analizatorów obwodów TTR500 kontrolowanych z komputera PC przez interfejs USB. Są to najtańsze obecnie na rynku analizatory o szerokości zakresu dynamicznego 122 dB i paśmie od 100 kHz do 6 GHz, mogące znaleźć zastosowanie m.in. w edukacji. Charakteryzują się szumem ścieżki wynoszącym zaledwie 0,008 dB i zakresem mocy wyjściowej od -50 do +7 dBm.
Zapewniają możliwość pełnej charakteryzacji parametrów macierzy rozproszenia (S11, S21, S12, S22) podzespołów w.cz. pasywnych i aktywnych, anten, obwodów dopasowujących, modułów w.cz., kabli, adapterów itp.
Zawierają w standardzie wbudowane na obu portach zasilacze ±24 VDC/200 mA do polaryzacji komponentów aktywnych, co eliminuje konieczność stosowania dwóch oddzielnych przyrządów czy też dopłacania za tą opcję w przypadku analizatorów innych producentów.
Poza niższą o około 40% ceną od standardowych analizatorów laboratoryjnych o porównywalnych parametrach, analizatory TTR500 są od nich znacznie mniejsze i lżejsze (28,6 x 20,6 x 4,5 cm, 1,6 kg). Mogą współpracować z dowolnym komputerem PC lub laptopem.
Dostarczane przez producenta oprogramowanie VectorVu-PC do ich obsługi i kalibracji, oddaje widok panelu czołowego tradycyjnego wektorowego analizatora obwodów.
Obsługa komend SCPI umożliwia zastosowania w zautomatyzowanych środowiskach testowych. Ceny analizatorów TTR500 zaczynają się od 9000 USD za model 3 GHz i 12.000 USD za model 6 GHz.
