Analogowy czujnik magnetorezystancyjny AMR do układów komutacji silników bezszczotkowych

Firma NXP zaprojektowała w pełni analogowy czujnik magnetorezystancyjny AMR (anisotropic magnetoresistive), obejmujący obok sensora także wzmacniacz pomiarowy. KMZ60 jest przeznaczony do zastosowań w układach komutacji silników BLDC znajdujących coraz szersze pole zastosowań m.in. w podsystemach samochodowych.

Najważniejszą zaletą modelu KMZ60 jest zmniejszenie złożoności i kosztów realizacji układu sterowania silnika. Równocześnie układ ten zapewnia dużą szybkość działania, wynikającą z jego analogowej konstrukcji oraz dużą dokładność pomiaru (±0,1° w polu statycznym), na którego wynik nie mają wpływu takie czynniki, jak starzenie, wahania temperatury czy naprężenia mechaniczne.

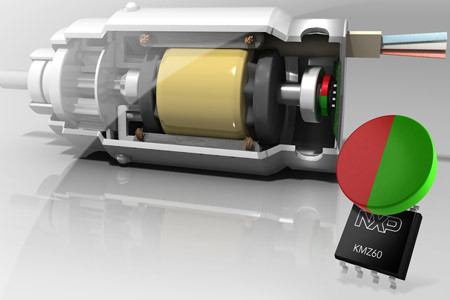

KMZ60 zawiera chip pomiarowy oraz wzmacniacz generujący sygnały wyjściowe: sinusoidalny i kosinusoidalny, których wartość chwilowa zmienia się w funkcji zmian natężenia pola magnetycznego wytwarzanego przez obracający się wał silnika.

Amplituda napięcia wyjściowego jest uzależniona od wartości napięcia zasilania (od 2,7 do 5,5V). Dopuszczalny zakres temperatur pracy rozciąga się od –40 do +150°C. KMZ-60 jest zamykany w obudowie SO-8.
