Wielokanałowe oscyloskopy czasu rzeczywistego o paśmie 60 GHz i szybkości próbkowania 160 GS/s

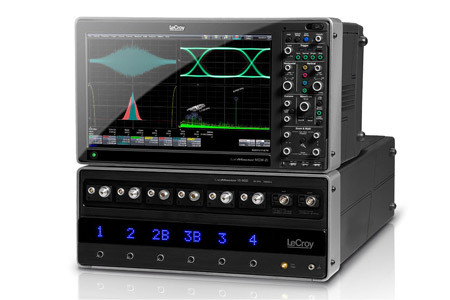

Firma LeCroy zaprezentowała nową rodzinę wielokanałowych, szybkich oscyloskopów czasu rzeczywistego LabMaster 10 Zi zapewniających parametry nieosiągalne obecnie w oscyloskopach innych producentów: pasmo 36 GHz i maksymalną szybkość próbkowania 80 GS/s w czterech kanałach wejściowych umieszczonych w jednym module akwizycji danych.

Bazują one na nowym chipsecie wykonanym w technologii SiGe 8HP czwartej generacji z tranzystorami pracującymi z maksymalną częstotliwością 200 GHz. Opracowana przez LeCroy technologia przeplotu cyfrowego DBI (Digital Bandwidth Interleave) pozwala ponadto na łączenie w oscyloskopach LabMaster 10 Zi dwóch kanałów wejściowych, umożliwiając uzyskanie pasma 60 GHz i maksymalnej szybkości próbkowania 160 GS/s.

Oscyloskopy LabMaster 10 Zi charakteryzują się modułową konstrukcją z rozdzielonymi sekcjami akwizycji danych (MCM-Zi - Master Control Module) oraz sterowania/prezentacji/przetwarzania danych (LabMaster 10 Zi Acquisition Module).

Technologia ChannelSync umożliwia podłączenie do pojedynczej jednostki MCM-Zi nawet do 5 czterokanałowych modułów akwizycji danych, pozwalających uzyskać system z 20 kanałami wejściowymi 36 GHz / 80 GS/s lub z 20 kanałami 60 GHz / 160 GS/s.

Pozostałe cechy:

• częstotliwość pracy układu wyzwalania 30 GHz, dwukrotnie większa niż w seriach WaveMaster8Zi-A i LabMaster 9 Zi-A,
• podłoga szumowa jitteru na poziomie 100fs rms dla modeli 50 i 60 GHz,
• czas narastania sygnału (20...80%) równy 5,5ps dla modelu 60 GHz oraz 9,75ps dla modelu 36 GHz,
• pojemność wewnętrznej pamięci 20 Mpts/ch dla wersji 4-kanałowych 36 GHz (opcjonalnie 32, 64, 128, 256 lub 512 Mpts/ch.) oraz do 1024 Mpts/ch dla wersji 60 GHz z przeplotem.
