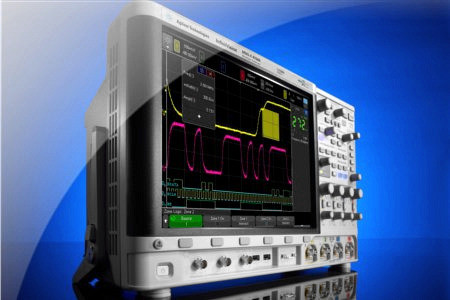

Agilent Technologies prezentuje oscyloskopy InfiniiVision 4000 X-Series z dotykowym interfejsem użytkownika

Firma Agilent Technologies prezentuje nową rodzinę oscyloskopów DSO/MSO InfiniiVision 4000 X-Series charakteryzujących się niespotykaną wcześniej, wśród modeli z wbudowanym systemem operacyjnym, elastycznością i łatwością obsługi. To pierwsze modele z pojemnościowym ekranem dotykowym i możliwością dotykowego wyzwalania.

Jako jedyne dostępne obecnie w tej kategorii oscyloskopy five-in-one z możliwością pełnej rozbudowy, gwarantują one równocześnie całkowite bezpieczeństwo inwestycji.

Nowa rodzina obejmuje modele o paśmie od 200 MHz do 1,5 GHz wyposażone w kilka nowinek technologicznych. Pierwszą z nich jest najwyższa na rynku szybkość odświeżania wynosząca 1 milion przebiegów na sekundę oraz możliwość segmentacji pamięci w standardzie, wykorzystujące opatentowaną technologię MegaZoom IV. Kolejne to 12-calowy pojemnościowy ekran dotykowym, największy w przyrządach tej klasy oraz wprowadzona po raz pierwszy funkcja dotykowego wyzwalania InfiniiScan Zone.

- Nowe oscyloskopy zapewniają inżynierom nieosiągalne wcześniej możliwości wyszukiwania złożonych problemów projektowych - powiedział Jay Alexander, wiceprezes i dyrektor generalny oddziału oscyloskopów firmy Agilent. Mogą oni szybciej wykrywać anomalie dzięki wprowadzeniu bardziej naturalnego, intuicyjnego interfejsu dotykowego.

Kluczowymi cechami oscyloskopów 4000 X-Series są szybkość, łatwość obsługi i integracja. Przyrządy te w każdej sytuacji zapewniają dużą szybkość działania, nawet podczas równoległej analizy kanałów cyfrowych, użyciu funkcji matematycznych, pomiarów automatycznych i dekodowania protokołów. Szybkość jest tu kluczowym elementem zapewniającym największe prawdopodobieństwo wychwycenia przypadkowo występujących lub nieciągłych anomalii, często niewidocznych podczas analizy przebiegów za pomocą oscyloskopów o małej szybkości aktualizacji.

Ponieważ oscyloskopy 4000 X-Series zaprojektowano specjalnie pod kątem obsługi za pomocą interfejsu dotykowego, wybór obiektów odbywa się tu szybko i naturalnie. Dla przykładu, funkcja InfiniiScan Zone pozwala na wybór punktu wyzwalania bezpośrednio na ekranie poprzez obrysowanie konkretnego fragmentu sygnału: gdy tylko użytkownik zobaczy sygnał, może się szybko na nim wyzwolić. W skład interfejsu użytkownika wchodzi ponadto alfanumeryczny touchpad zastępujący tradycyjne pokrętła a interaktywne okna zapewniają wygodniejszą prezentację parametrów pomiarowych.

Pod pojęciem dużej integracji kryje się obecność pięciu przyrządów w pojedynczej obudowie: oscyloskopu z analizatorem stanów logicznych (MSO), analizatora protokołów, woltomierza cyfrowego oraz dwukanałowego generatora przebiegów arbitralnych i funkcyjnych WaveGen. Oscyloskopy 4000 X-Series dają ponadto możliwość sprzętowego wyzwalania i dekodowania sygnałów wielu popularnych standardów, takich jak MIL-STD 1553 i ARINC 429, I2S, CAN/LIN, FlexRay, RS232/422/485/UART, I2C/ SPI oraz USB 2.0 Hi-Speed, Full-Speed i Low-Speed. Jako pierwsze oferują funkcję sprzętowego wyzwalania/dekodowania sygnałów USB.

Oferta oscyloskopów InfiniiVision 4000 X-Series obejmuje modele o paśmie 200 MHz, 350 MHz, 500 MHz, 1 GHz i 1,5 GHz. W standardowej konfiguracji zawierają one 4 Mpts pamięci oraz możliwość segmentacji.
