Oscyloskop DLM4000 z dodatkowymi kanałami i nowym oprogramowaniem firmware

Kategoria produktu: Systemy pomiarowe

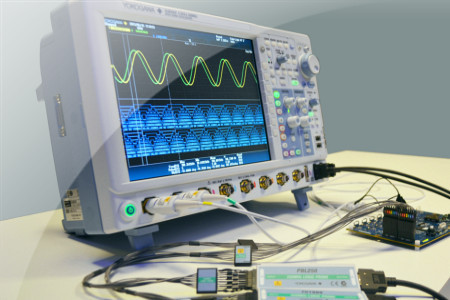

Zaprezentowany w październiku 2012 roku oscyloskop DLM4000 mixed-signal firmy Yokogawa jako pierwszy zawierał 8 kanałów pomiarowych. Obecnie jest on dostępny w zmodernizowanej wersji wyposażonej w 16 dodatkowych kanałów analizatora stanów logicznych (opcja L16) oraz w nowe oprogramowanie firmware umożliwiające przeprowadzanie pomiarów mocy i testowanie sygnałów transmitowanych na szybkich szynach szeregowych.

Pierwsza wersja DLM4000, wyróżniająca się dużym 12-calowym ekranem oraz 8 wbudowanymi kanałami analogowymi (lub 7 analogowymi + 8-bitowym wejściem cyfrowym) była polecana do testowania i debugowania systemów embedded oraz do zastosowań w energetyce, mechatronice i motoryzacji. Obecny DLM4000, umożliwiający równoczesną analizę 7 sygnałów analogowych i 24-bitowego sygnału cyfrowego pozwala na jeszcze bardziej szczegółową charakteryzację systemów embedded i systemów z szybkimi szynami szeregowymi.

Zmodernizowane oprogramowanie firmware z opcją /G4 umożliwia przeprowadzanie pomiarów typowych dla produkowanych przez firmę Yokogawa precyzyjnych mierników mocy. W szczególności, istnieje możliwość zastosowania przyrządu jako w pełni funkcjonalnego 3-fazowego miernika mocy automatycznie wyznaczającego parametry dla 4 par sygnałów prądowych i napięciowych. Mierzone wartości mogą być obrabiane statystycznie oraz analizowane pod kątem wartości szczytowej, średniej i średniokwadratowej. Ponadto, możliwy jest pomiar innych parametrów charakterystycznych dla mierników mocy, np. współczynnika mocy.

Nowe opcje od /F1 do /F6 do testowania sygnałów na szynach szeregowych umożliwiają obecnie zwiększenie liczby sygnałów analizowanych równocześnie. Oscyloskop pozwala na analizę np. 4 linii CAN/LIN/I²C czy też dwóch szyn SPI i np. sygnałów interfejsu UART. Seria DLM4000 obejmuje dwa modele oscyloskopów o pasmach 350 i 500 MHz, których maksymalna szybkość próbkowania wynosząca 1,25 GSps może być rozszerzona do 2,5 GSps w trybie z przeplotem. Oba zawierają pamięć o pojemności do 125 M punktów. Funkcja historii pozwala na zapis w wewnętrznej pamięci do 20 tys. przebiegów w celu ich późniejszej analizy.
