Syntezer częstotliwości o zawartości jitteru 18 fs RMS z układem dystrybucji sygnału zegarowego

LTC6950 to niskoszumowy n-całkowity syntezer częstotliwości z wbudowanym układem dystrybucji sygnału zegarowego. Jako układ o bardzo małej zawartości jitteru (addytywny jitter 18 fs RMS w paśmie 12 kHz...20 MHz), może znaleźć zastosowanie np. w systemach akwizycji danych, układach taktowania przetworników A/C i C/A oraz w układach generacji i dystrybucji sygnału zegarowego wymagających bardzo dużej stabilności. Jego sekcja syntezera częstotliwości obejmuje niskoszumową pętlę PLL z programowalnym dzielnikiem referencyjnym, programowalny dzielnik w pętli sprzężenia zwrotnego, detektor fazy/częstotliwości i niskoszumową pompę ładunkową.

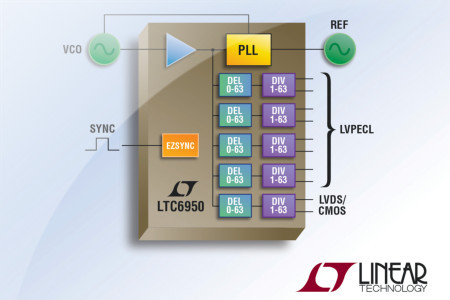

Sekcja dystrybucji sygnałów zegarowych obejmuje 5 torów sygnałowych sterowanych przez generator VCO, z których każdy obejmuje dzielnik stałoprzecinkowy o zakresie 1...63 i układ opóźniający, umożliwiający przesunięcie sygnału wyjściowego o 0...63 cykli generatora VCO. Cztery wyjścia, przeznaczone do taktowania przetworników generują niskoszumowe sygnały logiczne LVPECL o maksymalnej częstotliwości 1,4 GHz. Piąte wyjście (LVDS do 800 MHz lub CMOS do 250 MHz) służy do taktowania np. układu FPGA i może współpracować zarówno z generatorem VCO, jak i z oscylatorem referencyjnym.
