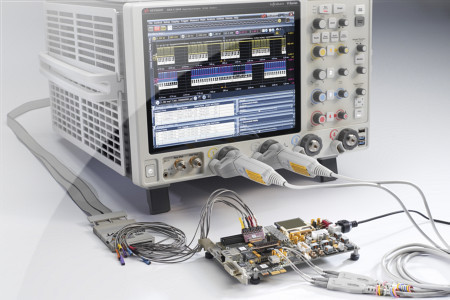

Oscyloskopy Infiniium V-Series do walidacji i debugowania szybkich systemów cyfrowych

Inżynierowie projektujący szybkie systemy i komponenty cyfrowe potrzebują oscyloskopów dających możliwość debugowania, walidacji i optymalizacji realizowanych projektów, wykonania wstępnych testów kompatybilności i wyszukiwania źródeł błędów. Nowe oscyloskopy Infiniium V-Series dają możliwość szybszego i dokładniejszego przeprowadzenia testów, co oznacza krótszy czas wprowadzania produktów na rynek i większą pewność co do jakości produktu finalnego. Są one dostępne w wersjach o paśmie od 8 do 33 GHz.

Zapewniają dużą dokładność pomiaru oraz są wyposażone w rozbudowane narzędzia analityczne i system zaawansowanych sond pomiarowych.

O najwyższej dokładności pomiarowej oscyloskopów V-Series decydują trzy kluczowe parametry: najniższy poziom podłogi szumowej, najniższy poziom podłogi jitteru w czasie rzeczywistym oraz najwyższa liczba efektywnych bitów. Powyższe zalety, wynikające z zastosowania opracowanego przez Keysight procesu produkcji układów scalonych na podłożach z fosforku indu, pozwalają na uzyskanie niezwykle precyzyjnej reprezentacji sygnałów i zawężenia marginesów projektowych.

W oscyloskopach V-Series wprowadzono sprzętowy układ wyzwalania sygnałem z szyny szeregowej, działający przy przepływności bitowej do 12,5 Gbps i umożliwiający identyfikację sekwencji o długości do 160 bitów (największej w tej klasy przyrządach). Obecnie jest to jedyny sprzętowy układ wyzwalania umożliwiający wyszukiwanie 132-bitowych symboli na szynach USB 3.1 (128b/132b) oraz 130-bitowych symboli (128b/130b) na szynie PCIe Gen 3. W ramach nowej oferty V-Series dostępny jest najszybszy obecnie na rynku oscyloskop mixed signal z kanałami cyfrowymi próbkowanymi z szybkością 20 GS/s, nadający się idealnie do wyzwalania, analizy i debugowania szyn DDR4 i LPDDR4.

Do prowadzenia pomiarów wysokiej dokładności przy użyciu sond, firma Keysight wraz z nowymi oscyloskopami wprowadza na rynek system szerokopasmowych sond pomiarowych N7000A InfiniiMax III+ na zakresy częstotliwości od 8 do 20 GHz. Oferują one tryb pracy InfiniiMode, umożliwiający wygodną analizę sygnałów różnicowych, asymetrycznych i współbieżnych w pojedynczej konfiguracji testowej. Funkcjonalność ta stanowi uzupełnienie dla szerokopasmowych sond różnicowych wcześniejszej serii N2800A InfiniiMax III na pasmo 30 GHz. Dodatkowo, dostępny jest aktywny adapter dopasowujący N7010A adresowany dla aplikacji HDMI 2.0, DisplayPort i MIPI M-PHY Gear 3 i 4, charakteryzujący się bardzo małym poziomem szumów, którego zakres napięć pracy może być regulowany od -4 do +4 V.

Firma Keysight dostarcza ponadto profesjonalne oscyloskopowe aplikacje pomiarowe pozwalające zaoszczędzić czas i nakład pracy. Wśród nich dostępne są certyfikowane testy do badania zgodności ze specyfikacjami standardów, takich jak USB 3.1, PCIe Gen 3, LPDDR4, HDMI 2.0, 100G Ethernet i MIPI.
