Nowa opcja dekodowania sygnałów na szynach CAN FD i SENT do oscyloskopów Yokogawa DLM
Yokogawa wprowadza do 4-kanałowych oscyloskopów mixed-signal serii DLM2000 i 8-kanałowych DLM4000 nową opcję dekodowania sygnałów na samochodowych szynach szeregowych nowej generacji CAN FD (CAN with Flexible Data Rate) i SENT (Single Edge Nibble Transmission). CAN FD jest odpowiednikiem dotychczasowego standardu CAN, pozwalającym zwiększyć szybkość transmisji danych do 8 Mb/s, co może być przydatne np. przy aktualizacji oprogramowania firmware modułu sterującego ECU.
SENT to protokół wykorzystywany do transmisji danych punkt-punkt między czujnikiem i mikrokontrolerem. Zapewnia większą rozdzielczość transmitowanych danych w porównaniu z wcześniejszymi standardami wykorzystującymi sygnały analogowe i z modulacją PWM oraz niższy koszt układów scalonych w porównaniu ze standardem CAN/LIN.
Oscyloskopy Yokogawa DLM2000 i DLM4000 z nową opcją umożliwiają dekodowanie sygnałów z szyn szeregowych CAN FD i SENT oraz wyświetlanie wyników na ekranie w czasie rzeczywistym. Oferują szeroki zestaw trybów wyzwalania i funkcji wyszukiwania, ułatwiających analizę pracy sieci i umożliwiających identyfikację niewłaściwych wartości parametrów, mogących zakłócać transmisję danych. Są to przyrządy idealnie nadające się do tego typu zastosowań z uwagi na dużą wewnętrzną pamięć akwizycji danych, wynoszącą do 250 M punktów. Dodatkowo, umożliwiają prezentację trendów danych przez długi okres czasu: przykładowo do 100 s w przypadku sygnałów SENT przy czasie trwania rzędu mikrosekund.

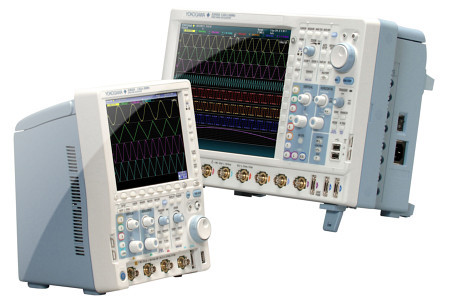

4-kanałowe oscyloskopy serii DLM2000 są produkowane w wersjach na pasmo 200 i 500 MHz. Ich czwarty kanał może również pełnić funkcję wejścia analogowego lub wejścia 8-bitowego sygnału logicznego. Oscyloskopy DLM4000 są produkowane w wersjach na pasmo 350 i 500 MHz. Charakteryzują się maksymalną szybkością próbkowania 2,5 GS/s. Zawierają 8 wejściowych kanałów analogowych, przy czym podobnie jak w przypadku DLM2000, jeden z nich może być wykorzystywany jako wejście 8-bitowego sygnału logicznego. Dodatkowo, dostępnych jest to 16 wejść dla sygnałów logicznych, co umożliwia pracę oscyloskopu w trybie 24-bitowego analizatora stanów logicznych.
