Precyzyjny 3-osiowy czujnik pola magnetycznego o małym poborze prądu

Infineon Technologies dodaje do oferty miniaturowy magnetyczny czujnik 3D o oznaczeniu TLV493D-A1B6, mierzący natężenie pola magnetycznego wzdłuż osi X, Y i Z. Nadaje się on do pomiaru ruchu liniowego i obrotowego w aplikacjach konsumenckich (np. joysticki) i przemysłowych (np. mierniki energii elektrycznej), pozwalając zastąpić trzy oddzielne czujniki jednoosiowe. Zapewnia zakres pomiarowy do ±150 mT, jednakowy dla wszystkich osi, oraz 12-bitową rozdzielczość. Możliwość wykrywania zmian natężenia pola magnetycznego na poziomie 0,098 mT (LSB) pozwala identyfikować nawet najmniejsze przesunięcia.

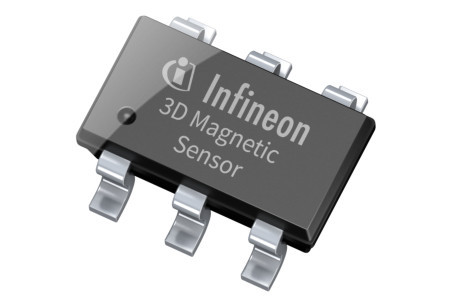

TLV493D-A1B6 pobiera zaledwie 7 nA prądu w trybie Power Down. W trakcie pracy może być przełączany pomiędzy 5 różnymi trybami oszczędnościowymi. Dla przykładu, w trybie Ultra Low Power przy pojedynczym pomiarze realizowanym co 100 ms pobiera 10 µA prądu. Czas między kolejnymi pomiarami może być regulowany przez użytkownika. Pobór prądu przy pracy w trybie ciągłym wynosi 3,7 mA. TLV493D-A1B6 jest zamykany w miniaturowej obudowie TSOP-6 o wymiarach 2,9 x 2,5 x 1,1 mm. Pracuje w zakresie napięć zasilania od 2,7 do 3,5 V i w zakresie temperatur otoczenia od -40 do +125°C. Zawiera interfejs I²C do komunikacji z mikrokontrolerem.

Pierwsze próbki TLV493D-A1B6 pojawią się na rynku w lipcu 2015, a rozpoczęcie produkcji seryjnej zaplanowano na styczeń 2016. Układ ma być też dostępny w wersji z kwalifikacją AEC-Q100.
