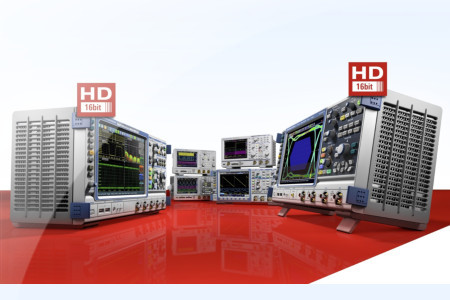

Oscyloskopy z ekranem HD o 16-bitowej rozdzielczości pionowej

Na wystawie Sensor & Test 2015 firma Rohde&Schwarz prezentowała nowe rodziny oscyloskopów RTO i RTE charakteryzujących się 16-bitową rozdzielczością pionową i opcjami dekodowania protokołów szeregowych Manchester, NRZ i 8b10b oraz oscyloskopy RTM2000 z wbudowanymi funkcjami analizatora widma i spektrogramu. Modele RTM2000 i RTE są produkowane w wersjach na pasmo do 2 GHz, a RTO w wersjach na pasmo do 4 GHz.

Oscyloskopy RTO i RTE charakteryzują się 16-bitową rozdzielczością pionową - 256-krotnie większą od 8 bitów dostępnych w trybie standardowym. Zawierają filtr dolnoprzepustowy umieszczony za przetwornikiem A/C, pozwalający zredukować szumy i zwiększyć SNR. Większa rozdzielczość pozwala uzyskać ostrzejszy przebieg na ekranie, ujawniający szczegóły, które w innych oscyloskopach pozostają zamaskowane szumem. Szerszy zakres dynamiczny jest ważny przy analizie układów zasilających i sygnałów niskonapięciowych pochodzących z czujników. Specyficzną cechą oscyloskopów Rohde&Schwarz jest możliwość elastycznego regulowania pasma, a więc i rozdzielczości pionowej w zależności od wymogów aplikacji.

Nowa opcja analizy widma i spektrogramu wprowadzona w modelu RTM2000 czyni go jedynym obecnie oscyloskopem tej klasy umożliwiającym prowadzenie analizy widmowej równocześnie z analizą w dziedzinie czasu, analizą stanów logicznych i dekodowaniem protokołów szeregowych. Tego typu interakcje zachodzą w urządzeniach elektronicznych z komponentami w.cz., które mogą być teraz szybko przebadane w czasie pojedynczego pomiaru. RTM2000 nadaje się idealnie do prowadzenia badań EMI.

Rohde & Schwarz po raz pierwszy wprowadza też opcję wyzwalania i dekodowania protokołów szeregowych z kodowaniem Manchester i NRZ (opcja RTx-K50), umożliwiającą w przypadku oscyloskopów RTO i RTE debugowanie urządzeń korzystających z protokołów np. Profibus, Dali i MVB. Użytkownicy mogą tu definiować własne pola preambuły, identyfikatorów ramki, danych, CRC i innych. Opcja RTO-K52 pozwala w przypadku oscyloskopów RTO analizować strumienie z interfejsów 8b10b o przepływności do 6,25 Gbps. Ten typ komunikacji jest wykorzystywany w standardach USB 3.0 i PCIe, smartfonach (MIPI M-PHY) oraz w interfejsach wideo HDMI i DisplayPort.
