Multipleksery 16- i 32-kanałowe do systemów DAQ odporne na promieniowanie jonizujące

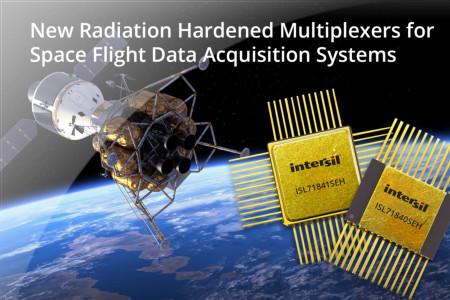

Do oferty firmy Intersil trafiły dwa nowe multipleksery do systemów akwizycji danych odporne na promieniowanie jonizujące i silne wyładowania ESD. ISL71840SEH do 30-woltowy 16-kanałowy multiplekser mogący stanowić bezpośredni zamiennik popularnego układu HS9-1840ARH, stosowanego niemal w każdym satelicie i każdym programie eksploracji kosmosu, włącznie z najnowszą misją Orion przygotowaną przez NASA. ISL71841SEH to 30-woltowy multiplekser 32-kanałowy, którego zastosowanie pozwala zmniejszyć o ponad 40% powierzchnię płytki drukowanej w porównaniu z równoważną konfiguracją z dwoma układami ISL71840SEH.

ISL71840SEH i ISL71841SEH zostały wyprodukowane w procesie SOI zapewniającym odporność na promieniowanie jonizujące i wyładowania ESD. Dzięki zabezpieczeniu ESD do 8 kV nie wymagają zakupu dodatkowych diod chroniących linie wejściowe. Charakteryzują się zredukowaną rezystancją RON, wynoszącą 500 Ω @ ±5 V i czasem propagacji nie przekraczającym 800 ns. Zawierają zabezpieczenie nadnapięciowe, niezależne dla wszystkich linii wejściowych. Gdy jeden z kanałów doświadcza przepięcia, pozostałe bez przeszkód transmitują sygnały do wyjściowego przetwornika A/C. Ponadto, oba układy zapewniają redundancję (cold spare) umożliwiającą podłączenie 2 lub 3 dodatkowych, nie zasilanych multiplekserów do wspólnej szyny danych. Cecha ta jest niezbędna w lotach kosmicznych i innych zastosowaniach mission-critical, umożliwiając w razie konieczności aktywowanie nadmiarowego multipleksera.

Ważniejsze parametry:

• zabezpieczenie nadnapięciowe: do ±35 V;
• zabezpieczenie ESD: do 8 kV;
• wejścia i wyjścia rail-to-rail;
• R_ON: <500 Ω;
• napięcie zasilania: od ±10,8 do ±16,5 V;
• prąd upływu: 100 nA;
• odporność na promieniowanie jonizujące:
  - High dose rate (50-300 rad(Si)/s): 100 krad(Si),
  - Low dose rate (0,01 rad(Si)/s): 50 krad(Si),
  - SEL/B do 86 MeV.cm²/mg.

ISL71840SEH jest zamykany w ceramicznej 28-wyprowadzeniowej obudowie flatpack o powierzchni 18,8 x 14 mm, a ISL71841SEH w obudowie 48-wyprowadzeniowej o powierzchni 14 x 14 mm. Oba układy mogą być też dostarczane w postaci nieobudowanych struktur półprzewodnikowych. Dostępne są płytki ewaluacyjne.
