3-wyjściowy układ dystrybucji sygnału zegarowego o błędzie jitteru <20 fs rms

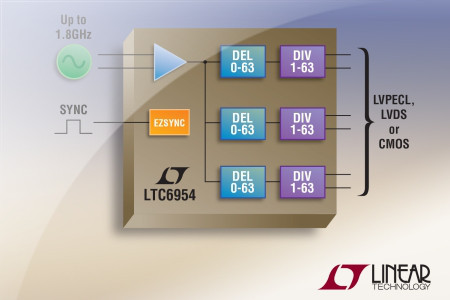

LTC6954 to układ dystrybucji sygnału zegarowego wprowadzający bardzo mały błąd jitteru poniżej 20 fs rms w paśmie 12 kHz...20 MHz (<85 fs w zakresie od 10 Hz do częstotliwości Nyquista). Zawiera 3 niezależne tory sygnałowe, każde z własnym dzielnikiem i układem opóźnienia fazy. Może współpracować m.in. z przetwornikami A/C wysokiej rozdzielczości stosowanymi w torach w.cz. i p.cz. odbiorników, gdzie wymagane jest zapewnianie odpowiednio dużego współczynnika SNR.

Występuje w 4 wersjach różniących się kombinacją wyjść (LVPECL i LVDS/CMOS).

LTC6954 pracuje z maksymalną częstotliwością wejściową 1,8 GHz. Umożliwia jej podział o współczynniki z zakresu od 1 do 63 oraz opóźnienie sygnału wyjściowego o maksymalnie 63 cykle zegarowe - niezależnie w każdym z kanałów, co pozwala na sterowanie przetworników A/C w I i Q odbiorników systemów komunikacyjnych. Programowanie układu odbywa się za pośrednictwem interfejsu SPI. Oprócz pracy autonomicznej, LTC6954 może być też synchronizowany w systemach wielokanałowych za pomocą wejścia EZSync.

LTC6954 jest specyfikowany dla zakresu temperatur złącza od -40°C do +105°C. Pracuje z napięciem zasilania 3,3 V. Jest zamykany w obudowie QFN-36 o wymiarach 7 x 4 mm. Ceny hurtowe zaczynają się od 7,50 USD przy zamówieniach 1000 sztuk.
