Samochodowy czujnik pola magnetycznego zgodny z wymogami ASIL B (ISO 26262)

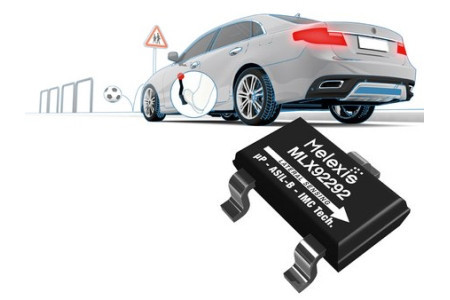

MLX92292 to czujnik pola magnetycznego zaprojektowany do zastosowań w elektronice samochodowej, mogący realizować funkcję przełącznika (switch) lub zatrzasku (latch). W odróżnieniu od innych podobnych czujników dostępnych obecnie na rynku jest on w stanie wykrywać pola magnetyczne działające zarówno w poprzek, jak i wzdłuż powierzchni obudowy.

Cechą wyróżniającą ten układ jest też zgodność z wymogami standardu bezpieczeństwa ASIL B (zgodnie z ISO 26262) dla elektroniki samochodowej, uzyskana dzięki zestawowi wbudowanych obwodów diagnostycznych.

MLX92292 jest zamykany w obudowach TSOT-3 i TO92. Może być dostarczany w wersji zaprogramowanej fabrycznie lub gotowej do zaprogramowania przez użytkownika. Programowanie odbywa się tu za pośrednictwem linii zasilania i obejmuje m.in. takie parametry, jak progową indukcję magnetyczną (w zakresie od -90mT to +90mT), współczynnik temperaturowy magnesu stałego, realizowaną funkcję (switch/latch) czy typ wyjścia (proste/zanegowane).

MLX92292 pracuje w zakresie dopuszczalnych napięć zasilania od 3,3 do 18 V, pobierając około 7 µA prądu. Zawiera zabezpieczenie przed odwróceniem polaryzacji zasilania, przegrzaniem, wyładowaniami ESD oraz nadnapięciowe i podnapięciowe. Każdy egzemplarz jest oznakowany unikalnym numerem identyfikacyjnym.
