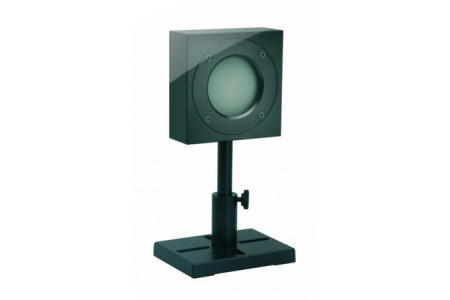

Czujniki mocy laserów do 8 kW pracujące bez chłodzenia wodnego

Oddział Photonics firmy Ophir opracował serię czterech laserowych czujników mocy: L40(150)A, L40(150)A-LP1, L50(150)A i L30C-LP1-26-SH umożliwiających pomiar dużych impulsów energetycznych bez konieczności chłodzenia wodnego. Wyznaczają one moc lasera poprzez pomiar wygenerowanej w detektorze energii przez określony czas, wynoszący od 0,1 do 1 s.

L40(150)A i L50(150)A to czujniki ogólnego przeznaczenia chłodzone konwekcyjnie, służące do pomiaru mocy w zakresie 100 mW...150 W i energii od 100 mJ do 4000 J (do 8000 J w impulsie o czasie trwania do 0,5 s). Charakteryzują się średnicą otworu detektora wynoszącą 50 mm. Są czujnikami szerokopasmowymi, których zakres widmowy rozciąga się od 0,19 do 20 µm.

L40(150)A-LP1 to model z chłodzeniem konwekcyjnym i absorberem LP1 zapewniającym wyższy poziom progowy dla uszkodzenia w trybie pomiaru ciągłego oraz możliwość pomiaru długich impulsów o czasie trwania przekraczającym 1 ms. Charakteryzuje się zakresem widmowym 0,25...2,2 µm, zakresem pomiaru mocy 100 mW...150 W i energii od 100 mJ do 4000 J (do 8000 J w impulsie o czasie trwania do 0,5 s). Zawiera otwór o średnicy 50 mm.

L30C-LP1-26-SH to czujnik małogabarytowy (60 x 60 x 38 mm) z absorberem LP1, chłodzony przez przewodzenie, którego średnica otworu detektora wynosi 26 mm. Pracuje w zakresie widmowym 0,25...2,2 µm. Umożliwia pomiar mocy ciągłej w zakresie od 80 mW do 10 W (do 100 W po zamontowaniu radiatora) oraz energii do 2000 J (do 4000 J przez 0,5 s).
