Sprzęgacz optyczny z zabezpieczeniem podnapięciowym

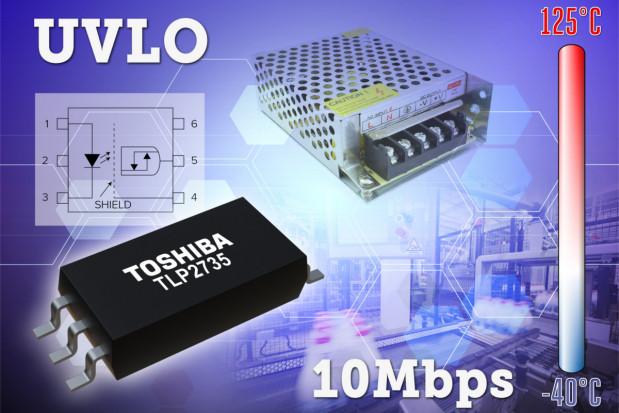

TLP2735 to pierwszy w ofercie firmy Toshiba sprzęgacz optyczny z zabezpieczeniem podnapięciowym, przeznaczony do zastosowań w zasilaczach impulsowych i modułach IPM sterowanych cyfrowo. Charakteryzuje się szerokim zakresem dopuszczalnych temperatur pracy od -40 do 125°C, niezbędnym w zastosowaniach przemysłowych oraz długą drogą upływu i dużym odstępem izolacyjnym (po 8 mm).

Może pracować z szybkością transmisji do 10 Mbps, co umożliwia krótki czas propagacji wynoszący maksymalnie 100 ns. Wbudowana w układ funkcja zabezpieczenia podnapięciowego (UVLO) z histerezą zmniejsza podatność na szumy często występujące na liniach zasilających.

TLP2735 zapewnia izolację do min. 5 kV rms między wejściem i wyjściem oraz spełnia wymogi standardu bezpieczeństwa IEC60747-5-5. Pracuje z napięciem zasilania od 9 do 20 V, dobranym idealnie do zakresu sterowania bramek tranzystorów MOSFET.

Jest zamykany w niskoprofilowej obudowie SO6L o grubości 2,3 mm.
