Kamera 5 Mpx do współpracy z płytkami rozwojowymi FPGA

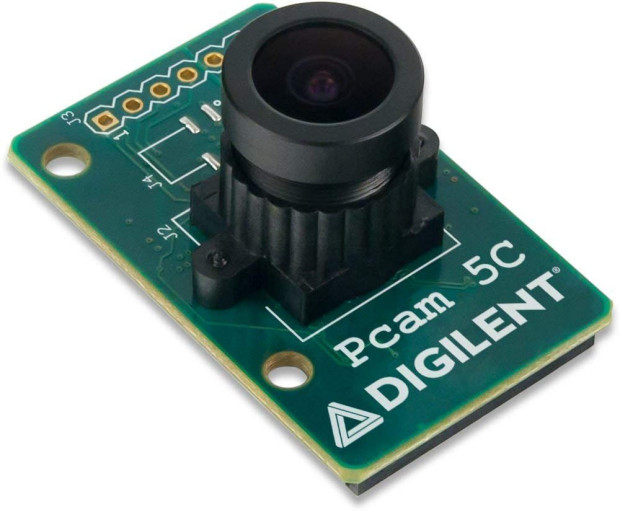

RS Components oferuje moduł kamery Digilent Pcam 5C o stałej ogniskowej, przeznaczony do współpracy z płytkami rozwojowymi Zybo Z7 ARM/FPGA. Pcam 5C zawiera sensor wizyjny Omnivision OV5640 o rozdzielczości 5 Mpx, który zapewnia automatyczny balans bieli, kalibrację poziomu czerni oraz poziomu nasycenia barw. Kamera ma obiektyw o stałej ostrości i średnicy obudowy 12 mm, a całość umieszczono na małej płytce drukowanej (4,0 x 2,5 cm).

Przesyłanie danych między czujnikiem obrazu i płytką rozwojową hosta odbywa się za pomocą dwupasmowego interfejsu MIPI CSI-2, co zapewnia wystarczającą przepustowość, aby obsługiwać często używane formaty transmisji strumieniowej wideo, w tym 1080p (Full HD) przy 30 kl./s i 720p przy 60 kl./s. Fizyczne połączenie jest możliwe dzięki 15-żyłowemu kablowi FFC (Flat Flexible Cable), który jest zgodny ze złączem kamery Raspberry Pi. Kabel FFC o długości 10 cm jest dostarczany wraz z modułem Pcam 5C.
