Najmniejsze na rynku fotoprzekaźniki 4-Form-A w obudowach o wymiarach 6,25 x 2,0 x 1,3 mm
Toshiba Corporation

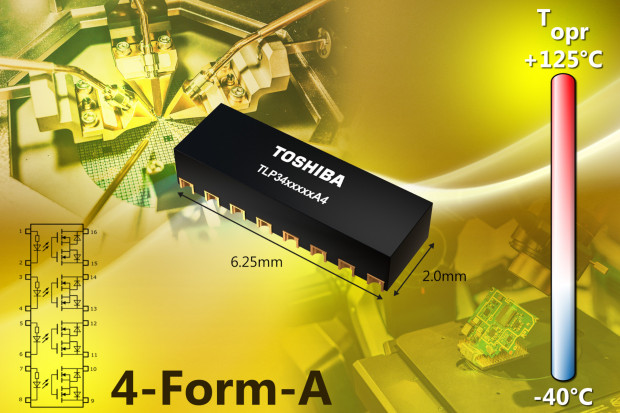

Toshiba Electronics Europe wprowadza do sprzedaży najmniejsze na rynku fotoprzekaźniki 4-Form-A do urządzeń o dużym stopniu upakowania podzespołów, zamykane w obudowach S-VSON16T o wymiarach zaledwie 6,25 x 2,0 x 1,3 mm. Zajmują one mniejszą o 14% powierzchnię płytki drukowanej w porównaniu z powierzchnią zajmowaną przez 4 fotoprzekaźniki jednokanałowe. Są polecane do zastosowań w aparaturze pomiarowej, m.in. w oscyloskopach i rejestratorach danych oraz w testerach pamięci.
Nowa oferta obejmuje trzy układy: TLP3407SRA4, TLP3412SRHA4 i TLP3475SRHA4 o izolacji minimum 300 Vrms i napięciu znamionowym 60 V, różniące się rezystancją wewnętrzną, dopuszczalnym prądem przewodzenia i parametrami czasowymi. Dzięki wbudowanym rezystorom wejściowym, mogą być sterowane napięciem 3,3 V lub 5 V, bez rezystorów zewnętrznych, zajmujących dodatkową powierzchnię na płytce drukowanej.
TLP3412SRHA4 i TLP3475SRHA4 pracują z maksymalnym prądem w stanie ON równym 250 mA i charakteryzują się rezystancją w stanie ON poniżej 1,5 Ω. Parametry te dla trzeciego modelu, TLP3407SRA4, wynoszą 600 mA i 0,3 Ω. Dzięki krótkim czasom włączania i wyłączania, wynoszącym odpowiednio 200 µs i 50 µs, TLP3412SRHA4 i TLP3475SRHA4 nadają się idealnie do zastosowań w szybkich testerach i innych podobnych aplikacjach. Wszystkie trzy układy są przystosowane do pracy w temperaturze otoczenia od -40 do +125°C.
|
TLP3412SRHA4 |
TLP3475SRHA4 |
TLP3407SRA4 |
VOFF |
60 V |
||
ION |
0,25 A |
0,25 A |
0,6 A |
BVS (1 min.) |
300 V rms |
||
COFF (maks.) |
20 pF |
20 pF |
150 pF |
RON (maks.) |
1,5 Ω |
1,5 Ω |
0,3 Ω |
IOFF (maks.) |
0,25 nA |
1 nA |
1 nA |
tON (maks.) |
0,5 ms |
0,5 ms |
20 ms |
tOFF (maks.) |
0,2 ms |
0,2 ms |
1 ms |
