Sprzęgacz optyczny z wbudowanym układem Millera do współpracy z tranzystorami SiC MOSFET

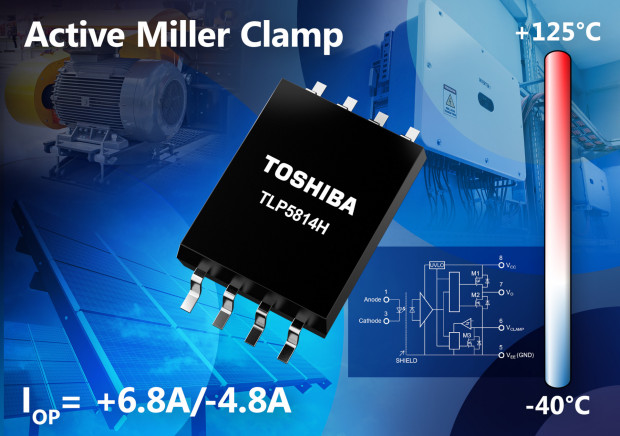

TLP5814H to zintegrowany sprzęgacz optyczny, polecany do współpracy z tranzystorami SiC MOSFET w aplikacjach przemysłowych, w tym falownikach i zasilaczach,  narażonych na ekstremalną temperaturę. Został wyposażony w aktywny układ Millera do zabezpieczenia współpracującego tranzystora, co zwiększa poziom bezpieczeństwa i minimalizuje liczbę komponentów współpracujących. Rezystancja kanału układu Millera wynosi typowo 0,69 Ω, a jego wydajność prądowa to 6,8 A. Parametry te pozwalają zmniejszyć ryzyko niepożądanego włączania tranzystorów MOSFET i IGBT, wrażliwych na szybkie zmiany napięcia bramki.

TLP5814H pracuje z napięciem zasilania od 13 do 23 V, pobierając maksymalnie 5 mA prądu. Charakteryzuje się czasem propagacji do 150 ns, maksymalnym wejściowym prądem progowym 3 mA, izolacją do 5 kV rms oraz wydajnością prądową wyjścia rail-to-rail równą +6,8 A/-4,8 A. Zakres dopuszczalnej temperatury pracy wynosi od -40 do +125°C. Wewnętrzna klatka Faradaya zabezpiecza przed sumacyjnymi przepięciami wejściowymi o szybkości narastania do co najmniej ±70 kV/µs.

Układ jest zamykany w 8-wyprowadzeniowej obudowie SO8L o wymiarach 10 x 5,85 x 2,1 mm i drodze upływu >8,0 mm.

Więcej na: www.toshiba.semicon-storage.com
