Liniowy czujnik obrazu o dużej powierzchni światłoczułej do aplikacji przemysłowych

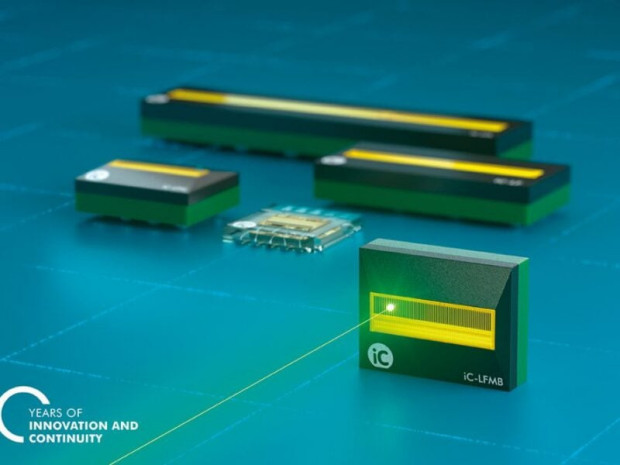

Do oferty liniowych czujników obrazu iC-LF firmy iC-Haus GmbH wchodzi nowy model iC-LFMB, zaprojektowany na potrzeby aplikacji przemysłowych. Na tle wcześniejszych wersji wyróżnia się on zwiększoną powierzchnią światłoczułą, uzyskaną dzięki zastosowaniu unikalnej geometrii pikseli. Czujnik zawiera 64 fotodiody o powierzchni 600 µm x 56 µm każda. Rozstaw pikseli wynosi 63,5 µm, co odpowiada rozdzielczości 400 dpi.

iC-LFMB pokrywa zakres widmowy od 400 do 980 nm i nadaje się do różnych typów zastosowań, w tym w spektroskopii, czujnikach triangulacyjnych oraz jako zamiennik sensorów CCD. Zapewnia duży współczynnik kontrastu i dużą amplitudę sygnału wyjściowego, również w warunkach słabego oświetlenia, co pozwala skrócić czas pomiaru. Dodatkowo, duża wysokość pikseli zwiększa tolerancję położenia podczas instalacji układu, umożliwiając kompensowanie przesunięć i niewielkich obrotów, bez uszczerbku dla dokładności pomiaru.

iC-LFMB pracuje z częstotliwością taktowania do 5 MHz i pozwala zrealizować pomiar w zaledwie 64 cyklach zegarowych. Zintegrowane obwody elektroniczne obejmują konwerter światło-napięcie, układ próbkująco-pamiętający i wzmacniacz z wyjściem push-pull. Sygnały Start/Clock ułatwiają sterowanie układem, a wejście shutter pozwala elastycznie regulować czas integracji. Do zalet iC-LFMB należy też brak przepięć na wyjściu analogowym oraz małe gabaryty obudowy BGA.

Więcej na: www.ichaus.de
