STMicroelectronics wprowadza do oferty nową serię czujników obrazu CMOS, przeznaczonych do zastosowań w handlu detalicznym, automatyce przemysłowej i systemach monitoringu. Zostały one zaprojektowane z myślą o aplikacjach wymagających jednocześnie dużej rozdzielczości i dużej szybkości rejestracji obrazu oraz elastycznego dostosowania charakterystyki akwizycji do warunków ruchu i oświetlenia.
VD1943, VB1943, VD5943 i VB5943 to czujniki formatu 1/2,5” o rozdzielczości 2560 x 1984 i rozmiarze piksela 2,25 x 2,25 µm. Zastosowano w nich technologię 3D stacking z warstwą fotodiod oddzieloną od warstwy przetwarzania sygnału, co pozwala na zwiększenie powierzchni aktywnej piksela i poprawę parametrów optycznych. W połączeniu z podświetleniem BSI oraz izolacją CDTI, zapewnia to dużą czułość i duży współczynnik kontrastu, zarówno w zakresie światła widzialnego, jak i bliskiej podczerwieni, również w warunkach słabego oświetlenia.
Ważną cechą nowych czujników jest możliwość pracy zarówno w trybie global shutter, jak i rolling shutter. Tryb global shutter zapewnia jednoczesną ekspozycję wszystkich pikseli, eliminując zniekształcenia ruchu i artefakty geometryczne, co jest ważne w systemach wizyjnych, rejestrujących szybko poruszające się obiekty. Tryb rolling shutter pozwala na uzyskanie małego poziomu szumów, co przekłada się na lepszą jakość obrazu statycznego. Hybrydowa architektura umożliwia dobór trybu pracy w zależności od wymagań aplikacji, bez konieczności stosowania dwóch różnych sensorów.
VD1943, VB1943, VD5943 i VB5943 pracują z szybkością rejestracji do 100 fps przy pełnej rozdzielczości. Wbudowane funkcje przetwarzania obrazu obejmują m.in. jednoklatkowy HDR (realizowany w czujniku), obsługę wielokrotnej ekspozycji, redukcję szumów oraz generowanie statystyk obrazu. Dane wyjściowe mogą być przesyłane w formatach RAW8, RAW10 lub RAW12 z możliwością dynamicznej kompresji. Interfejs MIPI CSI-2 z obsługą 2 lub 4 linii zapewnia przepustowość do 1,5 Gbps na linię, natomiast konfiguracja sensora odbywa się za pośrednictwem magistrali I²C.

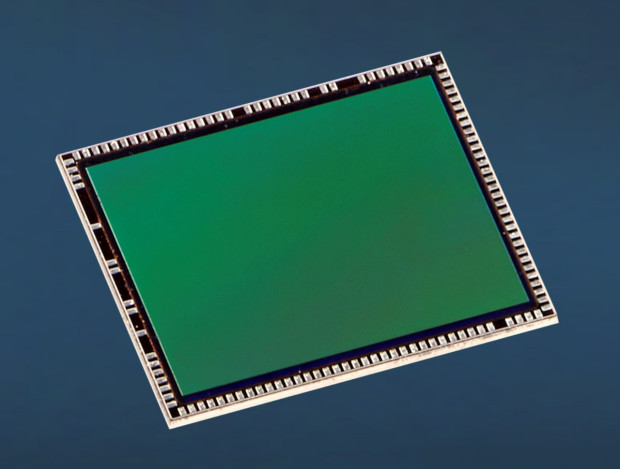

VD5943 i VB5943 to warianty monochromatyczne do zastosowań pomiarowych, inspekcyjnych i nawigacji robotów. VD1943 i VB1943 zapewniają separację RGB i IR na poziomie układu scalonego, co eliminuje potrzebę stosowania zewnętrznych filtrów i dodatkowych układów przetwarzania, upraszczając projekt systemu wizyjnego. Wszystkie modele charakteryzują się zwartą konstrukcją. Powierzchnia matrycy krzemowej wynosi 5,76 x 4,46 mm, a powierzchnia obudowy OBGA to 10,3 x 8,9 mm, przy czym udział powierzchni aktywnej pikseli sięga 73%. Dostępne są również warianty w postaci nieobudowanych struktur krzemowych. Integracja funkcji przetwarzania obrazu bezpośrednio w sensorze, pozwala ograniczyć obciążenie procesora systemowego i zmniejszyć pobór mocy systemów wizyjnych.
|
VD5943 |
mono |
struktura krzemowa |
|
VB5943 |
mono |
obudowa OBGA |
|
VD1943 |
RGB-IR |
struktura krzemowa |
|
VB1943 |
RGB-IR |
obudowa OBGA |
Więcej na: www.st.com
