Wysokonapięciowy sprzęgacz optyczny o izolacji 12 kV

Wysokonapięciowy sprzęgacz optyczny TDOC8012-04CC0 firmy Teledyne Micropac został zaprojektowany do zastosowań w zasilaczach przemysłowych oraz aplikacjach lotniczych i wojskowych. Zapewnia izolację galwaniczną do 12 kV między wejściem i wyjściem, przy zachowaniu niewielkich wymiarów obudowy i stabilnych parametrów elektrycznych.

W sekcji wejściowej układu zastosowano emiter podczerwieni o długości fali 850 nm, natomiast po stronie wyjściowej - wysokonapięciową fotodiodę. TDOC8012-04CC0 jest sprzęgaczem jednokanałowym o minimalnym współczynniku CTR równym 0,6%. Charakteryzuje się małym prądem upływu i dużą szybkością narastania sygnału, co jest istotne w aplikacjach wymagających szybkiej odpowiedzi układu sterowania, przy zachowaniu bardzo dobrej izolacji.

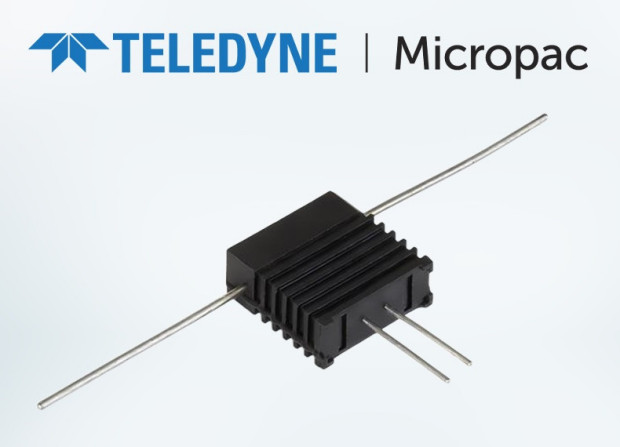

TDOC8012-04CC0 jest zamykany w 4-wyprowadzeniowej obudowie o powierzchni 12,7 x 12,7 mm i wysokości 5,2 mm. Pod względem rozkładu wyprowadzeń, zapewnia kompatybilność z wcześniejszymi odpowiednikami, m.in. 66356 i 66353, co umożliwia bezpośrednią wymianę komponentów, bez konieczności modyfikowania projektu płytki drukowanej.

Ważniejsze parametry:

• napięcie przewodzenia: maks. 5 V @ I_F=20 mA,
• maks. prąd upływu: 1 µA @ V_IO=12 kV,
• CTR: min. 0,6% (I_F(IN)=20 mA, V_OUT=0 V),
• maks. prąd ciemny: 250 nA (I_F(IN)=0 mA, V_OUT=8 kV),
• dopuszczalna temperatura złącza: +100°C.



Więcej na: www.teledyne-ade.com
