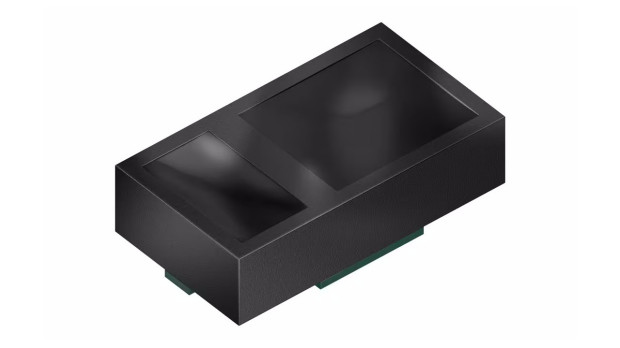

Czujnik SFH 7061 przeznaczony jest do wykrywania zarówno nacisków, jak i obecności obiektów znajdujących się w bardzo małej odległości. Działanie sensora opiera się bezpośrednio na współpracy elementów, którymi są: emiter promieniowania podczerwonego (IR) i fotodioda odbiorcza. Oba komponenty zawarte są w kompaktowej obudowie, określonej przez wymiary: 1,8×1×0,5 mm, pozwalającej na stosowanie podzespołu w miniaturowych rozwiązaniach elektronicznych.
Emiter podczerwieni pracuje przy długości fali 950 nm, charakteryzując się szerokością spektralną równą 29 nm. Napięcie przewodzenia VF związane z emiterem mieści się w przedziale: od 1,3 do 2,9 V. Równocześnie należy zwrócić szczególną uwagę na napięcie wsteczne VR: jego przekroczenie ponad wartość nominalną 5 V prowadzi do nieodwracalnego uszkodzenia SHF-7061.
Zastosowana fotodioda reaguje na promieniowanie o długości fali z zakresu: 820-1100 nm, osiągając najwyższą czułość w pobliżu 910 nm. Generowany prąd fotoelektryczny IP osiąga wartość do około 90–100 nA. Natomiast prąd ciemny, uzależniony od napięcia VR, jest mniejszy od 0,4 nA. Dzięki tak korzystnym parametrom, staje się możliwe znaczące zmniejszenie szumów, co przekłada się na wysoce precyzyjną detekcję nawet już niewielkich zmian natężenia promieniowania.
SHF-7061 przystosowany jest do pracy w temperaturze: od −40 do 85°C, co pozwala na wykorzystanie czujnika w wymagających środowiskach. Dodatkowo układ spełnia standard ANSI/ESDA/JEDEC JS-001 potwierdzający odporność na wyładowania elektrostatyczne (ESD), mające miejsce zarówno w trakcie montażu, jak i codziennej eksploatacji urządzeń.
W zastosowaniach praktycznych rozwiązanie współpracuje z analogowymi torami przetwarzania sygnału. Nawet najmniejsze zmiany odległości bądź właściwości odbiciowych powierzchni warunkują wartość prądu IP, a sygnał z nim związany należy poddać dalszemu przetwarzaniu obejmującemu: wzmacnianie, filtrowanie i próbkowanie, celem konwersji do postaci cyfrowej i dalszej analizy zwłaszcza w systemach mikroprocesorowych lub układach sterowania.
