Samochodowe diody prostownicze o napięciu przebicia powyżej 1000 V

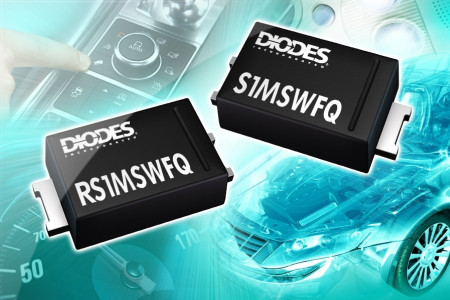

Do oferty firmy Diodes wchodzą dwie wysokonapięciowe diody prostownicze zaprojektowane do zastosowań w elektronice samochodowej, charakteryzujące się napięciem przebicia powyżej 1000 V. Uzyskały one kwalifikację AEC-Q101. Są produkowane w małogabarytowych obudowach SOD123F o wymiarach 3,5 x 1,8 x 1,0 mm, dwukrotnie niższych i ponad dwukrotnie mniejszych pod względem powierzchni od podobnych diod zamykanych w obudowach SMA.

Dodatkowo, charakteryzują się niemal 3-krotnie mniejszą rezystancją termiczną (13 vs. 30°C/W). Występują w wariancie standardowym S1MSWFQ-7 i szybkim RS1MSWFQ-7, których typowy czas regeneracji t_rr wynosi odpowiednio 1000 i 240 ns, a pojemność wewnętrzna odpowiednio 6 i 3 pF @ 1 MHz. Obie wersje charakteryzują się dopuszczalnym średnim prądem wyjściowym wynoszącym 1 A i dopuszczalnym średnim prądem szczytowym wynoszącym 25 A.
