Optyczne kodery inkrementalne o rozdzielczości do 5000 cpr

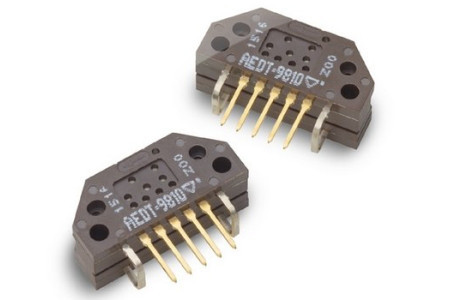

Do oferty Avago Technologies wchodzą nowe inkrementalne kodery optyczne AEDT-981x bazujące na wcześniejszej serii HEDS-9140. Są to kodery o szerokim zakresie dopuszczalnych temperatur pracy od -40 do +115°C zawierające specjalizowany ASIC z interpolatorem pozwalającym uzyskać szeroki zakres rozdzielczości od 2000 do 5000 cpr w przypadku kół kodowych o promieniu optycznym 11 mm.

Zastosowana technika automatycznej regulacji jasności diody LED pozwoliła obniżyć pobór prądu do około 20 mA, równocześnie zapewniając optymalne warunki pracy kodera i wydłużając czas życia diody. Kodery AEDT-981x zawierają 2-kanałowe wyjście kwadraturowe o wydajności prądowej ±5 mA/kanał z oddzielną linią indeksową. Nie wymagają przeprowadzania jakichkolwiek regulacji. Są odporne na wyładowania ESD do 4 kV HBM.
