Dwukierunkowe, symetryczne diody do ochrony ESD w obudowach SMD o grubości 0,27 mm

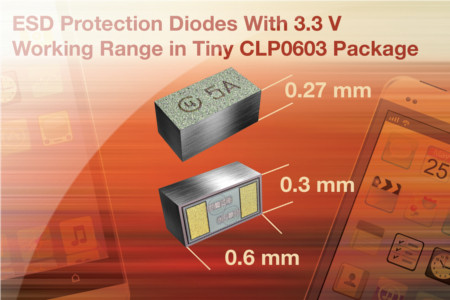

VBUS03B1-SD0 i VCUT03E1-SD0 to nowe diody BiSy (bidirectional symmetrical) w ofercie firmy Vishay zaprojektowane do ochrony pojedynczej linii sygnałowej lub obwodu antenowego przed wyładowaniami ESD. Są produkowane w niskoprofilowych obudowach CLP0603 o powierzchni 0,6 x 0,3 mm i grubości 0,27 mm. Charakteryzują się niskim napięciem pracy, małym prądem upływu i małą pojemnością wewnętrzną, pozwalającą na zastosowania na szybkich liniach transmisyjnych np. interfejsów HDMI, USB 3.1 i Thunderbolt.
Małe wymiary obudów i krótkie połączenia zapewniają ponadto bardzo małą indukcyjność szeregową, zapobiegającą powstawaniu dużych oscylacji przy rozpraszaniu impulsów przepięciowych. VBUS03B1-SD0 i VCUT03E1-SD0 zapewniają ochronę przed wyładowaniami ESD do odpowiednio ±16 kV i do ±30 kV, zgodnie z IEC 61000 4 2.
| VBUS03B1-SD0 | VCUT03E1-SD0 | |
| Napięcie pracy | 3,3 V | |
| Prąd upływu (maks.) | <0,1 mA @ 3,3 V | |
| Pojemność wewnętrzna (maks.) | 0,4 pF | 14 pF |
| Napięcie przebicia (maks.) | 10 V | 9 V |
| Napięcie powielania lawinowego (maks.) | 18 V (IP=IPPM=2,5 A) |
13 V (IP=IPPM=6 A) |
| Szczytowy prąd impulsu (IPPM) IEC 61000-4-5, 8/20 μs |
2,5 A | 6 A |
| Szczytowa moc impulsu IEC 61000-4-5, 8/20 μs |
45 W | 78 W |
| Zabezpieczenie ESD | ±16 kV | ±30 kV |
