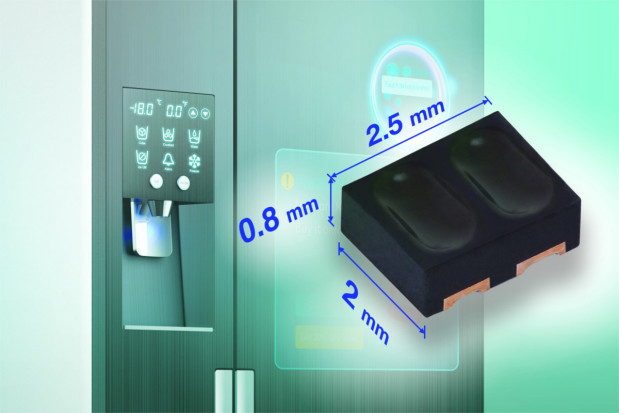

Odbiciowy czujnik optyczny IR 940 nm w obudowie o wymiarach 2,5 x 2,0 x 0,8 mm

Odbiciowy czujnik optyczny VCNT2020 firmy Vishay może służyć do wykrywania obiektów (np. papieru w kopiarkach i drukarkach) lub może być stosowany jako enkoder optyczny w napędach DVD i kamerach. Jest to czujnik pracujący na długości fali 940 nm, zawierający umieszczone w jednej płaszczyźnie emiter IR i fototranzystor aktywowany światłem zewnętrznym lub odbitym przez obiekt.

Układ jest zamykany w obudowie QFN o wymiarach 2,5 x 2,0 x 0,8 mm umożliwiającej łatwą inspekcję optyczną połączeń bez potrzeby prześwietlania promieniowaniem rentgenowskim. Zawiera filtr światła dziennego poprawiający stosunek sygnału do szumu.

Jego zakres pomiarowy wynosi od 0,2 do 2,5 mm. Typowa wartość prądu wyjściowego wynosi 1,6 mA, a współczynnik CTR to 8% w warunkach testowych - czterokrotnie więcej niż w przypadku innych podobnych czujników dostępnych na rynku.
