Odbiorniki podczerwieni typu top-view o irradiancji od 0,08 mW/m²

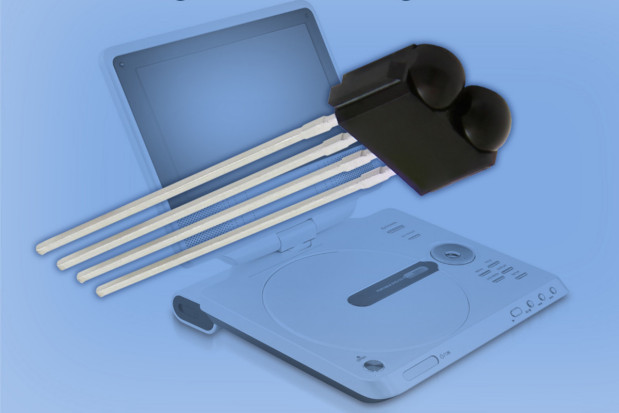

Firma Vishay Intertechnology powiększa ofertę podzespołów optoelektronicznych o dwie nowe serie odbiorników podczerwieni TSOP39xxx i TSOP59xxx do produktów konsumenckich, zamykanych w małogabarytowych obudowach top-view do montażu przewlekanego z dwiema wbudowanymi soczewkami. Są to odbiorniki pracujące z częstotliwością nośną z zakresu 30…56 kHz, mogące w optymalnych warunkach pracy zapewnić zasięg transmisji aż do 45 m.

Cechą odróżniającą je od innych odbiorników typu top-view jest mniejsza powierzchnia zajmowana na płytce drukowanej wynikająca z faktu, że nie są to stosowane często zwykłe obudowy side-view z wyprowadzeniami zagiętymi pod kątem 90°.

Dodatkową zaletą jest zastosowanie dwóch oddzielnych soczewek, zapewniające większą czułość. Irradiancja w przypadku serii TSOP39xxx i TSOP59xxx wynosi odpowiednio od 0,08 mW/m² i od 0,20 mW/m². Struktura wewnętrzna obejmuje fotodetektor, przedwzmacniacz i filtr IR zintegrowane wewnątrz 4-wyprowadzeniowej, epoksydowej obudowy.

Odbiorniki TSOP39xxx i TSOP59xxx są produkowane w czterech wersjach różniących się wzmocnieniem układu AGC, przystosowanych do pracy z kodami short i long burst. Ich typowy pobór prądu wynosi odpowiednio 0,35 mA i 0,7 mA. Zakres dopuszczalnych napięć zasilania rozciąga się od 2,5 do 5,5 V.
