Projekt referencyjny modułu zasilania PoE do czujników obrazu i kamer z interfejsem Gigabit Ethernet

Firma Texas Instruments opracowała projekt referencyjny izolowanego modułu zasilania PoE, umożliwiającego transmisję danych i zasilania po tym samym kablu. TIDA-010083 może znaleźć zastosowanie do współpracy z czujnikami obrazu, skanerami kodów kreskowych i kamerami przemysłowymi z interfejsem Gigabit Ethernet. Obsługuje standard zasilania IEEE802.3at PoE Type 1 PD Class 0, pozwalający na transmisję do obciążenia maksymalnej mocy 13 W. Wbudowany konwerter DC-DC zapewnia sprawność sięgającą 92%. TIDA-010083 zawiera transformator sieciowy i transceiver warstwy fizycznej z interfejsem RGMII, obsługujące standardy komunikacji IEEE 802.3 10BASE-T, 100BASE-TX i 1000BASE-T. Do jego wyposażenia należą ponadto pomocnicze linie GPIO: 2 izolowane wejścia i izolowane wyjście.

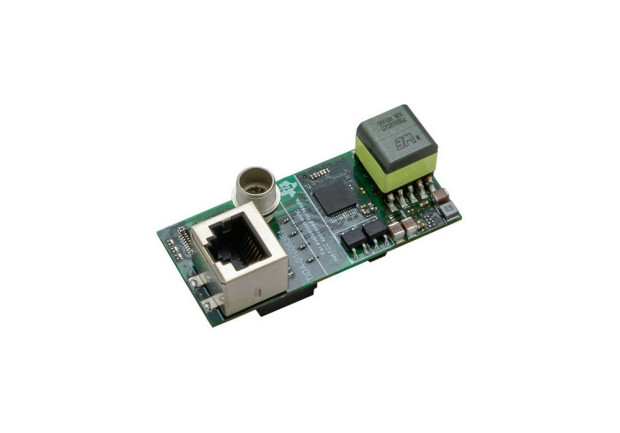

Moduł TIDA-010083 jest dostarczany na pojedynczej płytce drukowanej ułatwiającej testowanie. Niemniej jednak, docelowo może być produkowany na dwóch płytkach o powierzchni 27 x 27 mm, połączonych elastyczną taśmą sygnałową, co pozwala na łatwą instalację w ciasnych przestrzeniach.
