Moduł komunikacyjny WiFi 802.11b/g/n kompatybilny ze standardami WPA2 i WPA3-Personal

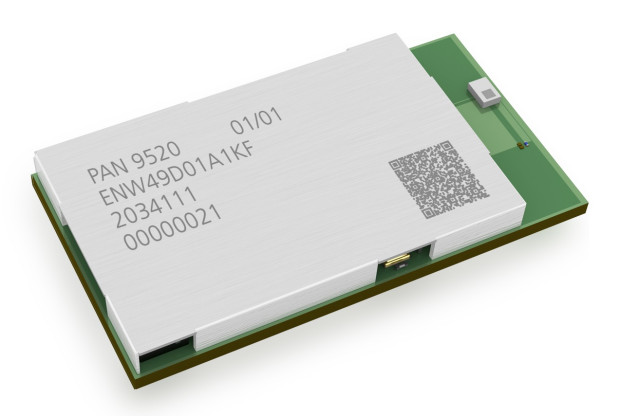

PAN9520, najnowszy moduł komunikacyjny WiFi 802.11b/g/n firmy Panasonic Industry, oferuje wszystkie funkcje bezpieczeństwa niezbędne do zapewnienia kompatybilności ze standardami WPA2 i WPA3-Personal. Bazuje na mikrokontrolerze Espressif ESP32-S2 zawierającym 32-bitowy rdzeń Xtensa LX7, moduł radiowy o dużej czułości, procesor baseband, bootloader i 320 KB pamięci SRAM. Wbudowana jednostka kryptograficzna zapewnia obsługę protokołów m.in. CCMP, TKIP, WAPI, WEP, BIP i AES.

PAN9520 zawiera wbudowany oscylator kwarcowy 40 MHz o bardzo dobrej stabilności w funkcji czasu i temperatury, własną pamięć Flash i antenę chipową. Do komunikacji lokalnej przewidziano interfejsy m.in. USB OTG, SPI, UART i I²C. Dostępne są dwie wersje modułu różniące się konfiguracją wewnętrznej pamięci: 2 MB PSRAM + 4 MB Flash oraz 1 MB Flash, bez pamięci PSRAM. PAN9520 może pracować w trybie autonomicznym oraz z kontrolerem host. Obsługuje równolegle tryby access point i station, pozwalając na jednoczesne zestawienie połączenia WiFi z urządzeniami smart i routerami w sieci domowej.

Ważniejsze parametry:

• standard: Wi-Fi Embedded 2,4 GHz 802.11 b/g/n,
• czułość: -97 dBm @ 1M-DSSS,
• moc wyjściowa: +19,5 dBm @ IEEE 802.11b,
• dostępne warianty:
  - ENW49D01A1KF (2 MB PSRAM, 4 MB Flash),
  - ENW49D02A1KF (bez PSRAM, 1 MB Flash),
• napięcie zasilania: 3,0...3,6 V,
• pobór prądu:
  - Tx: 190 mA, 802.11b @ 11 Mbps,
  - Rx: 68 mA @ 802.11b,
  - deep sleep: <100 μA,
• interfejsy: GPIO, UART, QSPI, LED PWM, I²C, I2S, LCD,
• zakres temperatury pracy: -40...+85°C,
• wymiary: 24 x 13 x 3,1 mm.
