Moduły radiowe front-end do punktów dostępowych standardu Wi-Fi 7

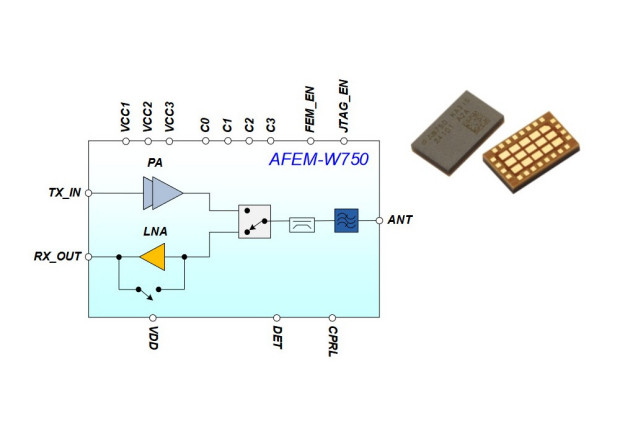

Do tej pory ponad 60 krajów udostępniło pasmo 6 GHz do użytku Wi-Fi, pozwalając na pełne wykorzystanie możliwości urządzeń pracujących w standardach Wi-Fi 6E i Wi-Fi 7. Firma Broadcom oferuje nowe, zintegrowane moduły radiowe front-end FBAR serii AFEM-W750 do urządzeń Wi-Fi, takich jak routery oraz bramki dostępowe do użytku domowego i korporacyjnego. Zastosowano w nich nowo opracowaną technikę filtrowania FBAR, poprawiającą koegzystencję pasm 5 GHz i 6 GHz, zmniejszającą straty wtrącone, a jednocześnie pozwalającą zmniejszyć liczbę podzespołów i ograniczyć nawet o 40% pobór mocy w porównaniu z produktami konkurencyjnymi. Struktura tych układów obejmuje wzmacniacz mocy, wzmacniacz niskoszumowy, przełącznik T/R (transmit/receive) i filtr pasmowy FBAR. Wszystkie wejścia i wyjścia sygnałowe są dopasowane do impedancji 50 Ω.

Wraz z rosnącą popularnością na rynku pasma Wi-Fi 6 GHz, współistnienie sygnałów 5 GHz i 6 GHz ma kluczowe znaczenie dla projektów punktów dostępowych obsługujących standardy Wi-Fi 6E i Wi-Fi 7. Ponadto, rozpraszanie mocy w torach sygnałowych w.cz. 5 GHz i 6 GHz może być znaczne, zwłaszcza w konwencjonalnym, trójzakresowym systemie Wi-Fi 4x4, w którym moc sygnału w.cz. może osiągnąć 10 W na pasmo. Dzięki zintegrowanym filtrom w.cz. i adaptacyjnemu blokowi DPD (Digital Predistortion), nowe układy firmy Broadcom są doskonale przystosowane do systemów Wi-Fi 7 AP, wymagając małej przestrzeni na płytce drukowanej (5 x 3 mm) oraz zapewniając dużą sprawność energetyczną i doskonałe parametry w.cz.

Obecnie oferta nowych układów Wi-Fi FBAR obejmuje cztery warianty: AFEM-W760-HP1 (+25 dBm) i AFEM-W760-MP1 (+23 dBm) na pasmo 6 GHz oraz AFEM-W750-HP1 (+25 dBm) i AFEM-W750-MP1 (+23 dBm) na pasmo 5 GHz.

Ważniejsze cechy:

• zintegrowane filtry Wi-Fi FBAR 2. generacji,
• bardzo dobra izolacja pasm 5 GHz i 6 GHz,
• mała liczba elementów współpracujących i mała wymagana powierzchnia płytki drukowanej,
• mniejszy o 40% pobór mocy w porównaniu z innymi układami front-end,
• brak strat związanych z niedopasowaniem zewnętrznych filtrów.
