Najmniejszy w branży moduł front-end do aplikacji NB-IoT1/2 i LTE Cat-M1/2

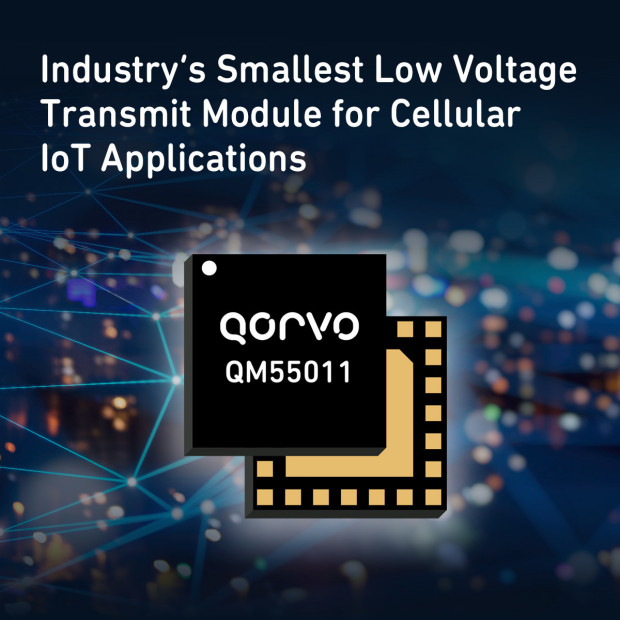

QM55011 to najmniejszy w branży, niskonapięciowy front-end do aplikacji IoT z obsługą standardów 3GPP NB-IoT1/2 i LTE Cat-M1/2, mogący znaleźć zastosowanie w inteligentnych miernikach, systemach monitoringu i śledzenia zasobów oraz w urządzeniach przenośnych. Jest zamykany w obudowie o wymiarach zaledwie 3 x 3 x 0,6 mm. Pracuje z napięciem zasilania już od 2,5 V, co pozwala na korzystanie z różnych rodzajów źródeł, bez potrzeby stosowania konwerterów DC-DC. Dzięki energooszczędnej pracy, może znaleźć zastosowanie wszędzie tam, gdzie nie ma możliwości korzystania z ładowarek ani sieci energetycznej.

QM55011 obsługuje pasma low-band (663...915 MHz) i mid-band (1695...2010 MHz). Zawiera filtr harmonicznych w torze TX i przełącznik antenowy TX/RX SP6T (2-Tx, 4-TRx). Wspiera też standardy NTN (Non-Terrestrial Network) i Wi-SUN (Wireless Smart Utility Network).

Ważniejsze dane techniczne:

• 3GPP: 4G LTE (REL 16), LTE-M (CAT-M1/M2), NB-IoT (CAT-NB1/NB2), HD-FDD, 1RB-24RB,
• kanały low band: 5, 8, 12, 13, 14, 17, 18, 19, 20, 26, 27, 28, 71, 85,
• kanały mid band: 1, 2, 3, 4, 25, 39, 65, 66, 70,
• uniwersalny, wielozakresowy wzmacniacz mocy z adaptacyjnym układem polaryzacji,
• filtr harmonicznych w torze TX,
• switch antenowy SP6T TX/RX (2-Tx, 4-TRx),
• interfejs MIPI RFFE 2.0.



Więcej na: www.qorvo.com
