Złącza zasilające przewód-przewód o kompaktowej konstrukcji

RS Components wprowadza na rynek złącza przewód-przewód firmy Molex i rastrze 1,80 mm. Złącza Squba mają małe wymiary, a jednocześnie oferują ochronę środowiskową IP67. Obciążalność połączenia sięga 6 A na pin przy przekroju przewodu od 24 do 22 AWG (0,2-0,3 mm²). Elementy te są przeznaczone do aplikacji oświetlenia zewnętrznego, instalacji HVAC, systemów bezpieczeństwa, robotów, silników i maszyn przemysłowych, urządzeń do przetwarzania żywności, dozowników płynów, transporterów oraz okablowania w łodziach oraz innych jednostkach pływających.

Konstrukcja mechaniczna zawiera zatrzask chroniący przez rozłączeniem połączenia podczas pracy, a korki uszczelniające z ochronnymi kanałami prowadzącymi wyrównują odstępy między stykami w celu zapewnienia dodatkowego zabezpieczenia przed przebiciem i uszczelnienia podczas montażu oraz uszkodzeniem podczas przenoszenia, transportu, montażu i obsługi.

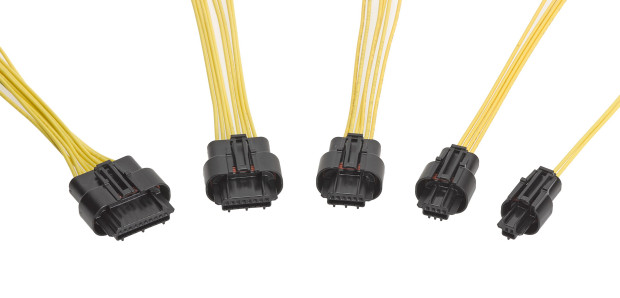

System złączy typu przewód-przewód Molex Squba składa się z wtyków i gniazd z pinami zagniatanymi, które są dostępne w konfiguracjach od 2- do 10-pinowych z możliwością pozostawiania wolnych miejsc w obudowie. Każdy żeński styk ma dwa punkty styku i dwa ząbki w obszarze zagniatania przewodu w celu poprawy parametrów elektrycznych i mechanicznych.

Blokada podstawowa zapewnia siłę połączenie 30 N. Rezystancja zestyku wynosi 10 mΩ, a rezystancja izolacji min. 100 MΩ. Maksymalne napięcie wynosi 125 V. Zakres temperatur pracy wynosi od -40 do +105°C.
