20-amperowy przekaźnik elektromechaniczny SPST-NO o wymiarach 25 x 24 x 10,5 mm

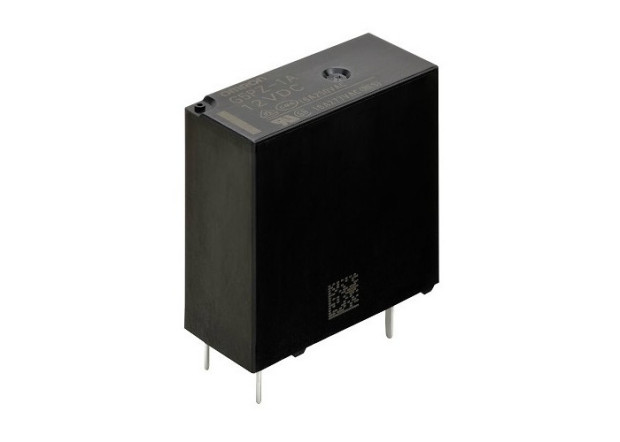

G5PZ to przekaźnik elektromechaniczny SPST-NO dużej mocy, zaprojektowany do zastosowań w klimatyzatorach, urządzeniach AGD i maszynach przemysłowych. Charakteryzuje się wąską konstrukcją, pozwalającą zmniejszyć gabaryty płytki drukowanej w instalacjach wielokanałowych oraz małym poborem mocy cewki, wynoszącym typowo 530 mW. Może pracować w temperaturze otoczenia od -40 do +70°C.

Model G5PZ jest produkowany w wąskiej obudowie o wymiarach 25 x 24 x 10,5 mm do montażu przewlekanego. Występuje w wariantach o trzech różnych napięciach znamionowych cewki: 5, 12 i 24 V_DC oraz dwóch dopuszczalnych prądach przewodzenia: 16 A @ 250 V_AC (G5PZ-1A) i 20 A @ 250 V_AC (G5PZ-1A-E). Charakteryzuje się wytrzymałością dielektryczną 4 kV/1 min. między cewką i kontaktami oraz wytrzymałością na impulsy przepięciowe do 10 kV (1,2 x 50 μs). Żywotność wynosi minimum 2 miliony cykli mechanicznych oraz odpowiednio 50 tys. i 100 tys. cykli elektrycznych dla wersji 20- i 16-amperowej.
