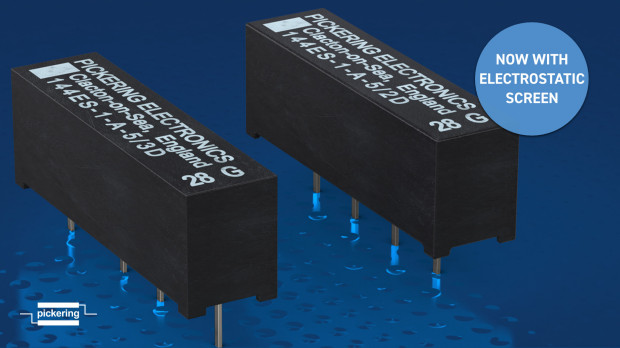

Do oferty firmy Pickering Electronics wchodzą miniaturowe przekaźniki kontaktronowe serii 144, zamykane w obudowach SIP (Single-In-Line), przeznaczone do pracy w wysokonapięciowych aplikacjach dużej mocy. Umożliwiają one przełączanie prądów o natężeniu do 2 A przy mocy 60 W lub do 1 A przy 80 W, natomiast prąd ciągły może sięgać 3 A. Maksymalne napięcie przełączania wynosi 1000 VDC przy mocy do 10 W, natomiast napięcie izolacji (standoff) wynosi w zależności od wersji 2 lub 3 kV. Wersje 3 kV charakteryzują się zwiększonymi odstępami między wyprowadzeniami cewki i styków, co zapewnia niezbędną wytrzymałość dielektryczną.
Przekaźniki serii 144 zawierają kontakty pokryte rutenem, co pozwala na przełączanie sygnałów o dużej mocy, a równocześnie zapewnia stabilne parametry przy przełączaniu małych sygnałów. Ekran elektrostatyczny pomiędzy cewką i sekcją przełączającą, redukuje zakłócenia pojemnościowe, powstające między obwodem sterowania i sekcją wysokonapięciową. Poprawia to stabilność sygnału, zwłaszcza w aplikacjach o dużej gęstości upakowania podzespołów. Dodatkowo, we wszystkich modelach jest stosowany wewnętrzny ekran magnetyczny, wykonany z materiału typu mu-metal, ograniczający wzajemne oddziaływania magnetyczne między komponentami montowanymi w niewielkiej odległości. Wnętrze jest hermetycznie zamknięte, co umożliwia mycie po lutowaniu.
W ramach serii 144 dostępne są przekaźniki o konfiguracjach styków 1-Form-A, 2-Form-A i 1-Form-B z cewkami o napięciu znamionowym 5, 12 lub 24 V. Na indywidualne zamówienia mogą być też produkowane wersje z wewnętrzną diodą zabezpieczającą przed przepięciami, indukowanymi podczas wyłączania cewki. Zakres temperatury roboczej wynosi od -20 do +85°C z możliwością rozszerzenia do +125°C przy odpowiednim zwiększeniu napięcia zasilania cewki w celu kompensacji wzrostu rezystancji uzwojenia (ok. 0,4%/°C). Przekaźniki serii 144 charakteryzują się odpornością na udary mechaniczne do 50 g i wibracje do 20 g (10...2000 Hz). Ich żywotność sięga miliardów cykli. Zakres zastosowań obejmuje głównie układy, wymagające jednoczesnego przełączania sygnałów małej i dużej mocy, takie jak testery półprzewodników i płytek drukowanych, systemy fotowoltaiczne, ładowarki pojazdów elektrycznych, aparatura medyczna, analizatory gazów w górnictwie oraz przyrządy wysokonapięciowe.
Więcej na: www.pickeringrelay.com
