Złącze płytka-FPC o paśmie 15 GHz do zastosowań w obwodach antenowych

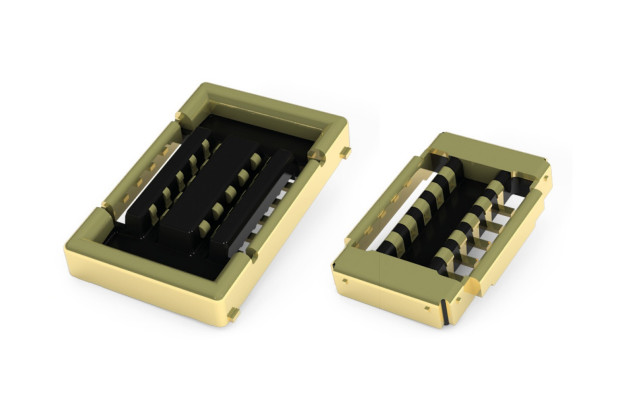

Firma Panasonic Industry opracowała specjalny typ złącza w.cz. przeznaczonego do realizacji połączeń płyty głównej z taśmą FPC. Złącze RF35 może znaleźć zastosowanie w układach antenowych smartfonów, routerów i modułów komunikacyjnych 5G, pozwalając wyeliminować konwencjonalne złącza współosiowe. Zapewnia bardzo dobre tłumienie zaburzeń elektromagnetycznych dzięki metalowej warstwie ekranującej, pokrywającej zewnętrzne powierzchnie wtyku i gniazda. Wytrzymała struktura mechaniczna styków zapewnia odporność na wstrząsy i wibracje.

Złącze FP35 zawiera 10 styków rozłożonych w dwóch rzędach. Charakteryzuje się rozstawem wyprowadzeń wynoszącym 0,35 mm i wysokością 0,6 mm po złączeniu. Jego szerokość pasma wynosi 15 GHz, współczynnik VSWR do około 1,1, straty wtrącone do -0,1 dB, a przesłuchy międzykanałowe do -60 dB.
