Elementy falowodowe Double Ridge rozmiaru WRD-180, WRD-650 i WRD-750

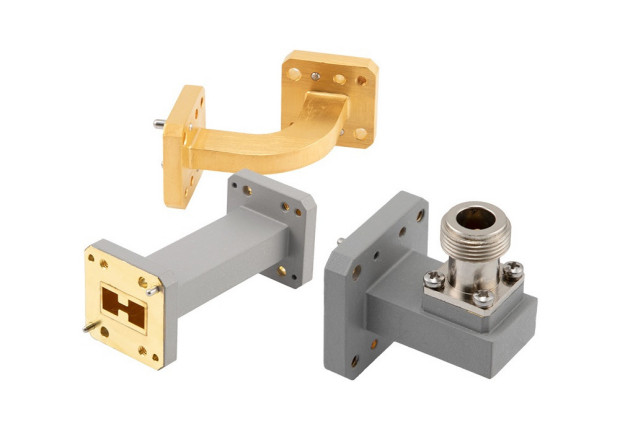

Firma Pasternack zaprezentowała nową serię elementów falowodowych PEWCA111x typu Double Ridge, mogących znaleźć zastosowanie w komunikacji satelitarnej, radarach, systemach komunikacji bezprzewodowej i aparaturze pomiarowej. Oferta obejmuje 18 komponentów rozmiaru WRD-180, WRD-650 i WRD-750: odcinków prostych (straight section), łuków (bend), adapterów ze skrętem (twist) i obciążeń falowych. Są one przeznaczone do pracy w pasmach częstotliwości 18...40 GHz (WRD-180), 6,5...18 GHz (WRD-650) i 7,5...18 GHz (WRD-750). Charakteryzują się maksymalną mocą sygnału wejściowego wynoszącą w zależności od wersji 30, 50 lub 100 W.

Ponadto, w ofercie firmy dostępna jest nowa seria 10 adapterów falowodowych PEWRDxxxxx typu Double Ridge do kabli koncentrycznych SMA, N i 2,92 mm, dostępnych w rozmiarach WRD-180, WRD-650 i WRD-750. Charakteryzują się one współczynnikiem VSWR już od 1,5:1 i stratami wtrąconymi od 0,3 dB. Są produkowane w wersjach prostych (end launch) i kątowych (right angle).
