Przekaźnik SPST-NO 800 VDC/100 A do systemów gromadzenia energii i stacji ładowania

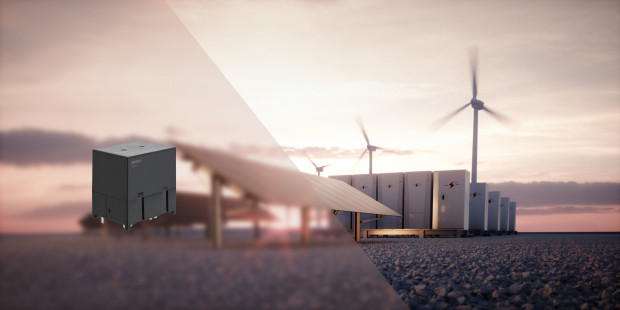

G9KB-E to nowy przekaźnik SPST-NO firmy firmy Omron Electronic, zaprojektowany do domowych systemów gromadzenia energii, stacji ładowania i zasilaczy UPS. Charakteryzuje się maksymalnym napięciem roboczym 800 VDC i prądem przełączanym do 100 A. Są to wartości większe odpowiednio o 33% i 50% od wcześniejszych modeli z rodziny G9KB, przy zachowaniu tych samych gabarytów i masy.

G9KB-E jest przekaźnikiem dwukierunkowym. Zastosowano w nim nowo opracowaną technologię wygaszania łuku elektrycznego, zwiększającą bezpieczeństwo pracy. Do wizualizacji zjawiska łuku i optymalizacji procesu odcięcia, wykorzystano technologię symulacji 3D, co pozwoliło uzyskać bardziej zwartą konstrukcję przekaźnika i zapewnić większe bezpieczeństwo w porównaniu z przekaźnikami konkurencyjnymi. Kolejną zaletą jest mała rezystancja kontaktów na poziomie 5 mΩ, zmniejszająca ilość generowanego ciepła oraz pozwalająca na gęstsze upakowanie podzespołów.

G9KB-E może pracować w temperaturze otoczenia do +85°C. Spełnia wymogi norm branżowych UL60947-4-1, EN 61810-10 i CQC(GB/T 21711.1). Charakteryzuje się żywotnością mechaniczną min. 1 miliona operacji.

Pozostałe parametry:

  • rozstaw styków: >3,6 mm,
  • napięcie znamionowe cewki: 24 VDC,
  • rezystancja cewki: 206 Ω,
  • czas włączania: maks. 30 ms,
  • czas wyłączania: maks. 10 ms,
  • rezystancja izolacji: min. 1000 MΩ,
  • wytrzymałość dielektryczna cewka-kontakty: 5000 VAC (50/60 Hz, 1 min.).
