Gniazdo Mini USB do urządzeń o ekstremalnej gęstości upakowania podzespołów

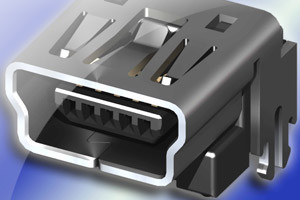

Firma Suyin opracowała specyficzne gniazdo żeńskie Mini USB, którego konstrukcję zoptymalizowano do zastosowań w urządzeniach na ekstremalnym stopniu upakowania podzespołów, gdzie istotny jest każdy milimetr kwadratowy powierzchni.

W odróżnieniu od innych konstrukcji, model 020200MB005xx32Zx daje możliwość montażu drobnych podzespołów (np. kondensatorów i rezystorów chipowych) pod częścią obudowy złącza. Dostępna tu powierzchnia montażowa wynosi około 25mm2. Wymiary samego złącza wynoszą 9 x 7,7 x 6mm.

Precyzyjne pozycjonowanie na płytce zapewniają dwie plastikowe prowadnice i dwa dodatkowe wyprowadzenia przewlekane. Niezawodność złącza wynosi 5 tys. cykli, a dopuszczalny zakres temperatur pracy od -40°C do +105°C.
