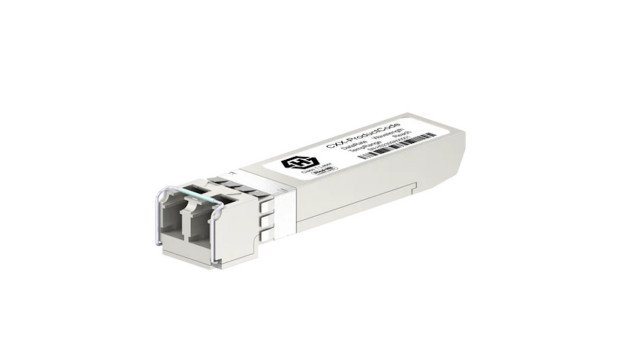

Docelowym przeznaczeniem wkładki światłowodowej CSS-924A16 są jednomodowe systemy światłowodowe, w których transmisje danych realizowane są w oparciu o technikę gęstego zwielokrotnienia falowego (DWDM). Zakres szybkości transmisji mieści się w przedziale: 1,0625-11,3 Gb/s, który gwarantowany jest na dystansie do 40 km. Wkładka CSS-924A16 przeznaczona jest do pracy w paśmie C, w przedziale długości fali: od 1528,77 do 1566,31 nm. Jest to podzespół wyposażony w nadajnik, który wykorzystuje laser modulowany elektroabsorpcją (Electroabsorption Modulated Laser), charakteryzowany przez średnią moc optyczną z zakresu: 0-4 dBm.
Poziom tłumienia sygnału we wkładce przekracza 8,2 dB względem współczynnika tłumienia modów bocznych (SMSR) powyżej 30 dB. Rozwiązanie wyposażono również w odbiornik złożony z fotodiody typu PIN, którego czułość równa się −16 dBm, przy stopie błędów bitowych (BER) rzędu 10⁻¹² oraz progu przeciążenia (receiver overload) nie wyższym od −2 dBm. Dodatkowo budżet mocy optycznej (optical power budget) jest wartości co najmniej 16 dB. Interfejs optyczny realizowany jest za pomocą złącza dupleksowego LC/PC.
Napięcie zasilania wkładki mieści się w zakresie: 3,135–3,465 V. Typowy pobór prądu nie przekracza 760 mA i obowiązuje przy temperaturze roboczej: od −20 do 85°C. Nie zapomniano także o interfejsie diagnostycznym do monitorowania parametrów pracy wkładki podczas jej eksploatacji. Pozwala to na nieprzerwaną kontrolę stanu pracy CSS-924A16 oraz na bieżące śledzenie parametrów transmisji danych realizowanej przy wykorzystaniu wkładki oraz włókien światłowodowych do niej podłączonych.
Więcej na: www.hubersuhner.com
