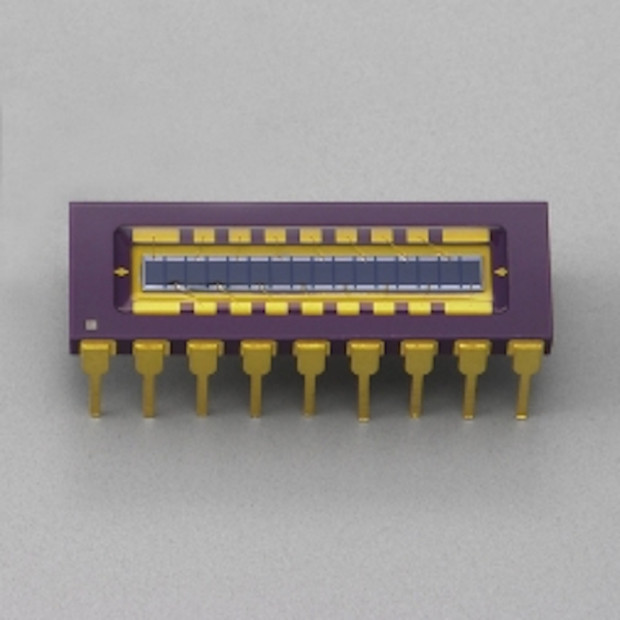

S4111-16Q to matryca krzemowych fotodiod zamknięta w ceramicznej obudowie DIP o 18 wyprowadzeniach. Element składa się z 16 elementów detekcyjnych o wymiarach: 0,9×1,45 mm każdy, rozlokowanych liniowo w w jednym rzędzie. Taka konfiguracja umożliwia prowadzenie wielokanałowych pomiarów promieniowania: od nadfioletu, po bliską podczerwień (190–1100 nm). Maksymalna czułość matrycy przypada w okolicach długości fali 960 nm. Konstrukcja układu została zoptymalizowana pod kątem uzyskania wysokiego stosunku sygnału do szumu, co ma szczególne znaczenie w precyzyjnych aplikacjach pomiarowych.
Maksymalne napięcie polaryzacji wstecznej wynosi -15 V. Prąd ciemny pojedynczej fotodiody nie przekracza 5 pA, co pozwala ograniczać wpływ szumów na tor pomiarowy. Pojemność złącza fotodiody na poziomie 200 pF wpływa na właściwości dynamiczne układu, w tym jego stałą czasową. Czas narastania sygnału nie przekracza 0,5 µs, co przekłada się na szybką odpowiedź matrycy na zmiany natężenia promieniowania. Wszystkie podane parametry odnoszą się do temperatury 25 °C oraz pojedynczego elementu detekcyjnego.
Konstrukcja matrycy minimalizuje przesłuchy między sąsiednimi fotodiodami, poprawiając separację sygnałów. Ponadto duża powierzchnia aktywna podwyższa efektywność detekcji, a możliwość użycia filtrów optycznych pozwala dostosować charakterystykę układu do specyficznych wymagań aplikacyjnych. Dodatkową zaletą jest brak konieczności stosowania chłodzenia, co upraszcza integrację i zmniejsza wymagania eksploatacyjne, przy jednoczesnym zachowaniu wysokiej czułości i stabilnej pracy w szerokim zakresie warunków środowiskowych.
Więcej na: www.hamamatsu.com
