Innowacyjne transformatory wysokonapięciowe o dużej częstotliwości pracy
Murata Manufacturing Company, Ltd.

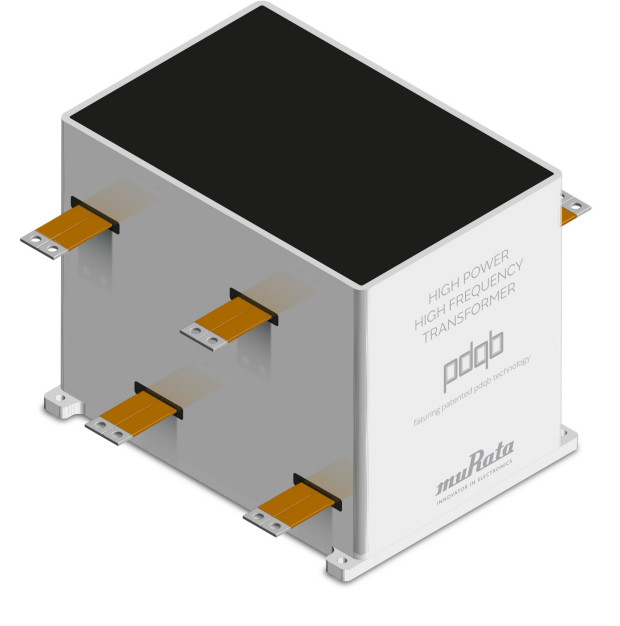

Murata zaprezentowała nową technikę budowy transformatorów do aplikacji o dużej mocy i częstotliwości (HPHF), opartą na specjalnej konstrukcji uzwojeń, zapewniających parametry nieosiągalne wcześniej w transformatorach z uzwojeniami konwencjonalnymi. Innowacyjna, opatentowana technika nawijania pdqb umożliwia realizację transformatorów w.cz. o mocy do ponad 400 kW, pracujących z częstotliwością do 50 kHz.
Wyeliminowano tu efekt naskórkowości i zbliżeniowy oraz inne straty związane z pracą w zakresie wysokich częstotliwości, co pozwoliło na uzyskanie sprawności przekraczającej 99,5%. Nowa technika nawijania daje też inne zalety, w tym pozwala zwiększyć dopuszczalne napięcie pracy i napięcie izolacji (do 10 kV), precyzyjnie kontrolować indukcyjność upływu, zapewnić małą pojemność między zwojami oraz poprawić parametry termiczne, eliminując dodatkowe koszty i przestrzeń związane z montażem radiatora.
W oparciu o nową technikę nawijania firma Murata jest w stanie projektować i produkować na indywidualne zamówienia transformatory w.cz. o mocy od 30 kW do 400 kW, pracujące w zakresie częstotliwości od 4 do 50 kHz. Mogą one w zależności od potrzeb zawierać kilka uzwojeń wtórnych o przekładni od 1:1 do 10:1 i pracować z napięciami wyjściowymi z zakresu od 50 do 1000 V. Wymiary przykładowego transformatora o mocy znamionowej 100 kW wynoszą 25 x 21 x 18 cm. Zakres zastosowań obejmuje systemy szybkiego ładowania pojazdów eV/HeV, transport kolejowy, źródła energii odnawialnej oraz aparaturę medyczną (x-ray, MRI).
