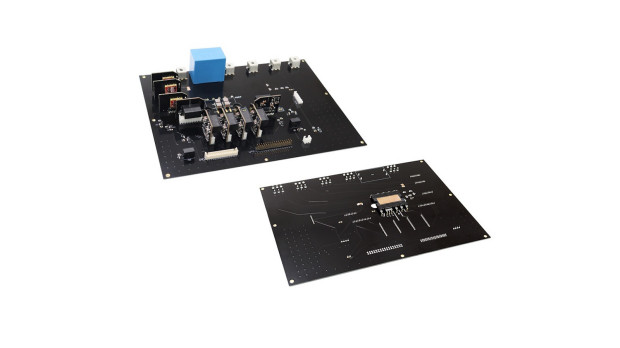

Moduł REF68005 to platforma przeznaczona do aplikacji o mocy minimum kilku kilowatów, która umożliwia sterowanie silnikami prądu przemiennego. Rozwiązanie pracuje przy napięciu zasilania w zakresie: 400–600 V DC, co pozwala na jego stosowanie w układach energoelektronicznych średniej mocy.
Falownik zapewnia prąd wyjściowy na poziomie 14 Arms, co predysponuje podzespół do użycia w urządzeniach wymagających wysokiej sprawności energetycznej. Moduł umożliwia pracę z częstotliwością przełączania do 70 kHz, przy zagwarantowanej współpracy z systemami opartymi na mikrokontrolerach i sterownikach logicznych. W module zapewniony jest także tor pomiaru prądu oparty na rezystorach bocznikowych o niskich wartościach rezystancji, współpracujących z wzmacniaczami operacyjnymi w celu dopasowania sygnałów do wejść układów sterowania.
Platforma znajduje zastosowanie m.in. w serwonapędach oraz przemysłowych systemach sterowania, względem których wymagane jest przetwarzanie energii elektrycznej przy dużym napięciu i/lub zwiększonej częstotliwości przełączania. Rozwiązanie obejmuje przy tym dokumentację aplikacyjną, uwzględniającą schematy ideowe, listę elementów, projekt płytki drukowanej oraz instrukcję uruchomienia, co umożliwia odtworzenie układu oraz jego adaptację do wymogów konkretnej aplikacji, bez względu na sytuację.
Więcej na: www.rohm.com
