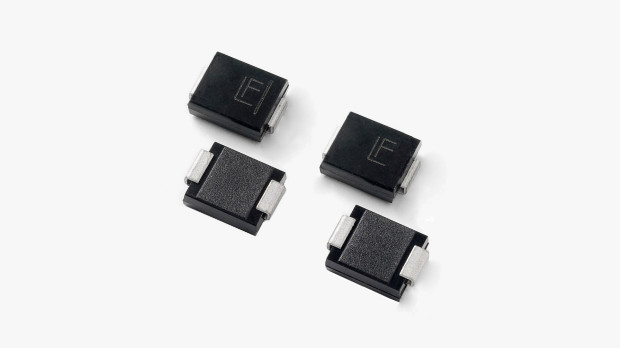

Seria TP5.0SMDJ obejmuje diody zabezpieczające (TVS) przygotowane z myślą o skutecznej ochronie układów elektronicznych zwłaszcza w środowiskach typowych dla zastosowań motoryzacyjnych. Zasadniczym celem, dla którego podzespoły powstały, jest tłumienie przepięć o wysokiej dynamice narastania, stanowiąc zabezpieczanie przed trwałym uszkodzeniem. Podczas standardowej pracy diody TP5.0SMDJ charakteryzują się zmniejszonym prądem upływu, dzięki czemu nie wpływają one na działanie chronionych układów. W momencie przekroczenia napięcia przebicia następuje błyskawiczne przejście do przewodzenia - w czasie liczonym w pikosekundach. Tak krótka reakcja jest wystarczająca do ograniczenia przepięć, a następnie rozproszenia energii z nimi związanej, co pozwala utrzymać stabilność pracy aplikacji zwłaszcza przy wystąpieniu gwałtownych impulsów napięciowych.
Wszystkie diody serii dostarczane są w obudowie SMDJ, zaprojektowanej tak, aby móc skutecznie odprowadzać ciepło generowane w trakcie pracy. W praktyce każdy element opisuje moc szczytowa 5 kW, a dzięki zgodności z najważniejszymi normami motoryzacji, elementy cechuje niewrażliwość na wahania temperatury i dodatkowo również na drgania. Pozwala to na ich niezawodne zastosowanie w wymagających miejscach, takich jak: komora silnika, czy moduły sterujące pojazdów. Projektując układy z wykorzystaniem diod TP5.0SMDJ, należy zadbać o uwzględnienie pól lutowniczych dostosowanych do obudowy SMDJ. Istotne jest też poprowadzenie możliwie najkrótszych ścieżek połączeniowych, w celu zwiększenia skuteczności ochrony, a diody mocuje się równolegle do chronionych obwodów, by przepięcia mogły zostać skutecznie ograniczone i komponenty zostały ochronione przed degradacją i uszkodzeniami wynikającymi z nagłych skoków napięcia, co w rezultacie zapewnia stabilną i długotrwałą pracę układów, w których diody znajdują zastosowanie.
Więcej na: www.littelfuse.com
