3-fazowy 1200-woltowy sterownik bramek tranzystorów IGBT do napędów przemysłowych
Infineon Technologies Polska Sp. z o.o.

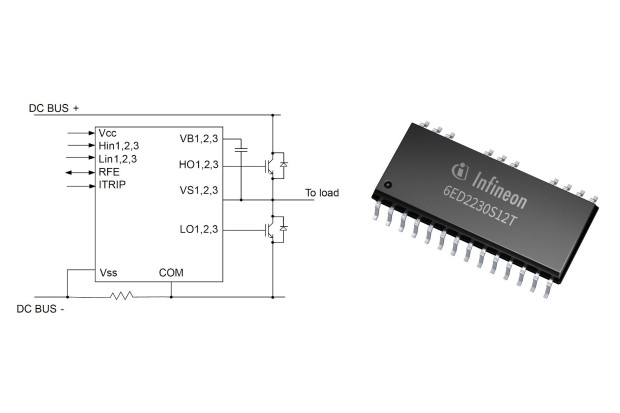

Do oferty sterowników bramek tranzystorów IGBT firmy Infineon wchodzi nowy model 6ED2230 stanowiący rozszerzenie rodziny EiceDRIVER. Jest to sterownik 3-fazowy mogący współpracować z tranzystorami o napięciu przebicia do 1200 V, wyprodukowany w technologii Thin-Film-SOI. Może on współpracować z układami logicznymi o napięciu zasilania 3,3, 5 i 15 V. Zawiera niezależne linie sterujące tranzystorami high-side i low-side, zapewniające wydajność prądową +350 mA / -650 mA oraz ultraszybkie diody bootstrap o bardzo krótkim czasie regeneracji. Jest odporny na ujemne impulsy przepięciowe do -100 V (<700 ns).
EiceDRIVER 6ED2230 został wyposażony w oraz zestaw obwodów zabezpieczających obejmujący zabezpieczenie podnapięciowe na wszystkich liniach zasilających, szybkie zabezpieczenie nadprądowe współpracujące z komparatorem o dokładności ±5% oraz zabezpieczenie przed równoczesnym włączeniem tranzystorów hig-side i low-side (shoot-through). Wszystkie te cechy pozwalają zmniejszyć liczbę elementów współpracujących oraz zapewniają długi czas bezawaryjnej pracy.
6ED2230 jest produkowany w obudowie DSO-24 o odseparowanych wyprowadzeniach nisko- i wysokonapięciowych, zapewniającej duży odstęp izolacyjny i długą drogę upływu. Zapewnia odporność na wyładowania ESD do 2 kV (HBM).
